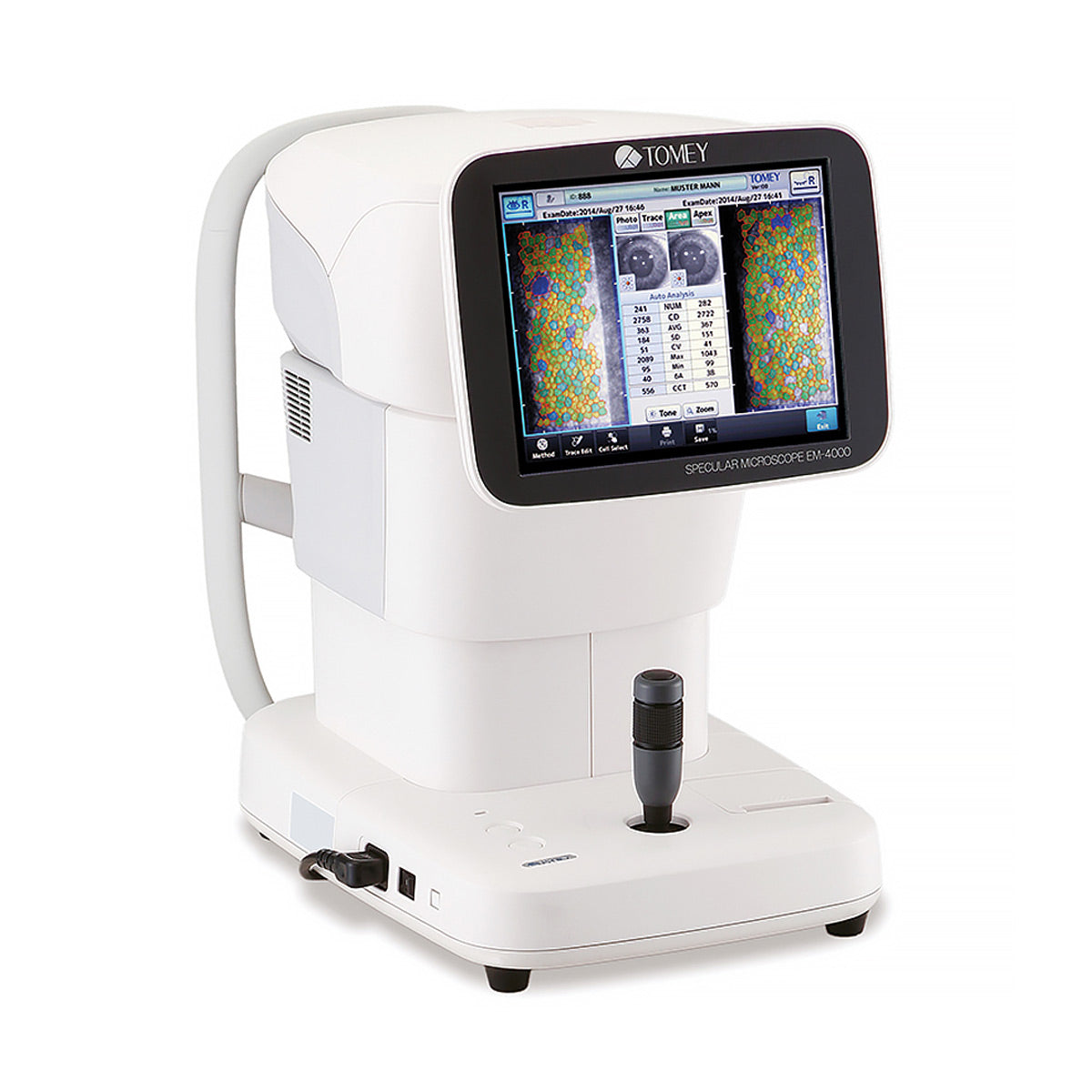

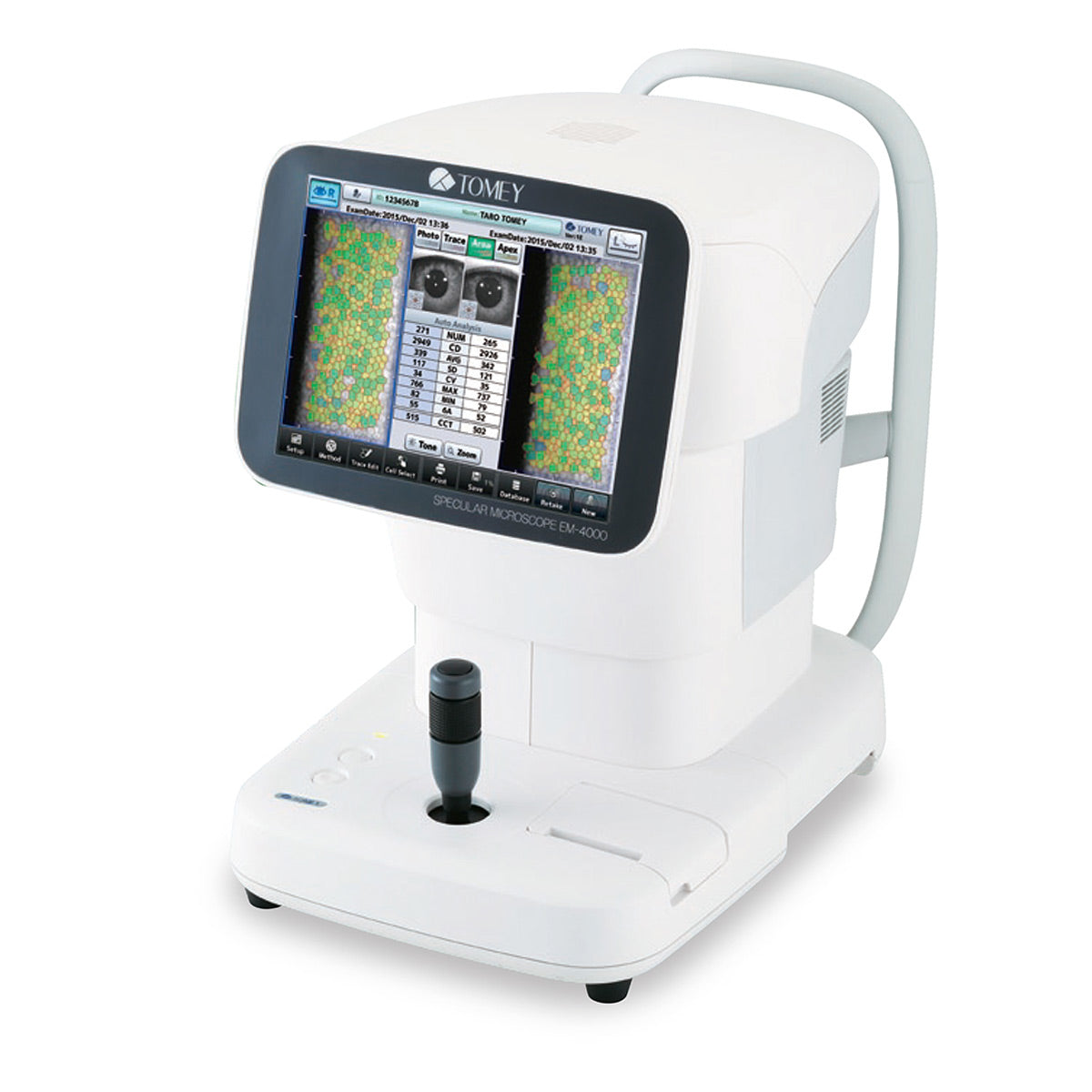

EM-4000
El TOMEY EM-4000 es un microscopio especular completamente automático y sin contacto, diseñado para ofrecer un análisis rápido, preciso y reproducible del endotelio corneal. Con alineación automática, medición automática y adquisición rápida de imágenes —capturando 16 imágenes en una sola toma— el EM-4000 garantiza exámenes eficientes en solo cuatro segundos por ojo. Proporciona un análisis preciso de las células endoteliales y mediciones del grosor corneal central, lo que lo convierte en una herramienta ideal tanto para evaluaciones rutinarias como para diagnósticos avanzados. También cuenta con alineación manual mediante joystick para casos más complejos.
Automatización total para exámenes más rápidos y precisos
El EM-4000 Microscopio Especular de Tomey está equipado con la tecnología más avanzada para satisfacer todas las demandas del usuario. Ofrece una mayor precisión gracias al nuevo método CORE de Tomey para el conteo celular. A diferencia de los dispositivos convencionales que dependen de un modo automático propenso a errores —especialmente en la detección de los bordes celulares—, el EM-4000 garantiza un análisis más preciso.
El EM-4000 Microscopio Especular de Tomey está equipado con la tecnología más avanzada para satisfacer todas las demandas del usuario. Ofrece una mayor precisión gracias al nuevo método CORE de Tomey para el conteo celular. A diferencia de los dispositivos convencionales que dependen de un modo automático propenso a errores —especialmente en la detección de los bordes celulares—, el EM-4000 garantiza un análisis más preciso.
La unidad incorpora una pantalla más grande y ajustable en altura para mayor comodidad del usuario, así como una nueva base de datos capaz de almacenar miles de imágenes y registros de pacientes. También incluye un chip de memoria extraíble para una copia de seguridad segura. Además, el EM-4000 permite la exportación de datos e imágenes a servidores EHR o a computadoras independientes, facilitando una integración fluida en los flujos de trabajo clínicos modernos.
Precisión sin esfuerzo en la evaluación corneal

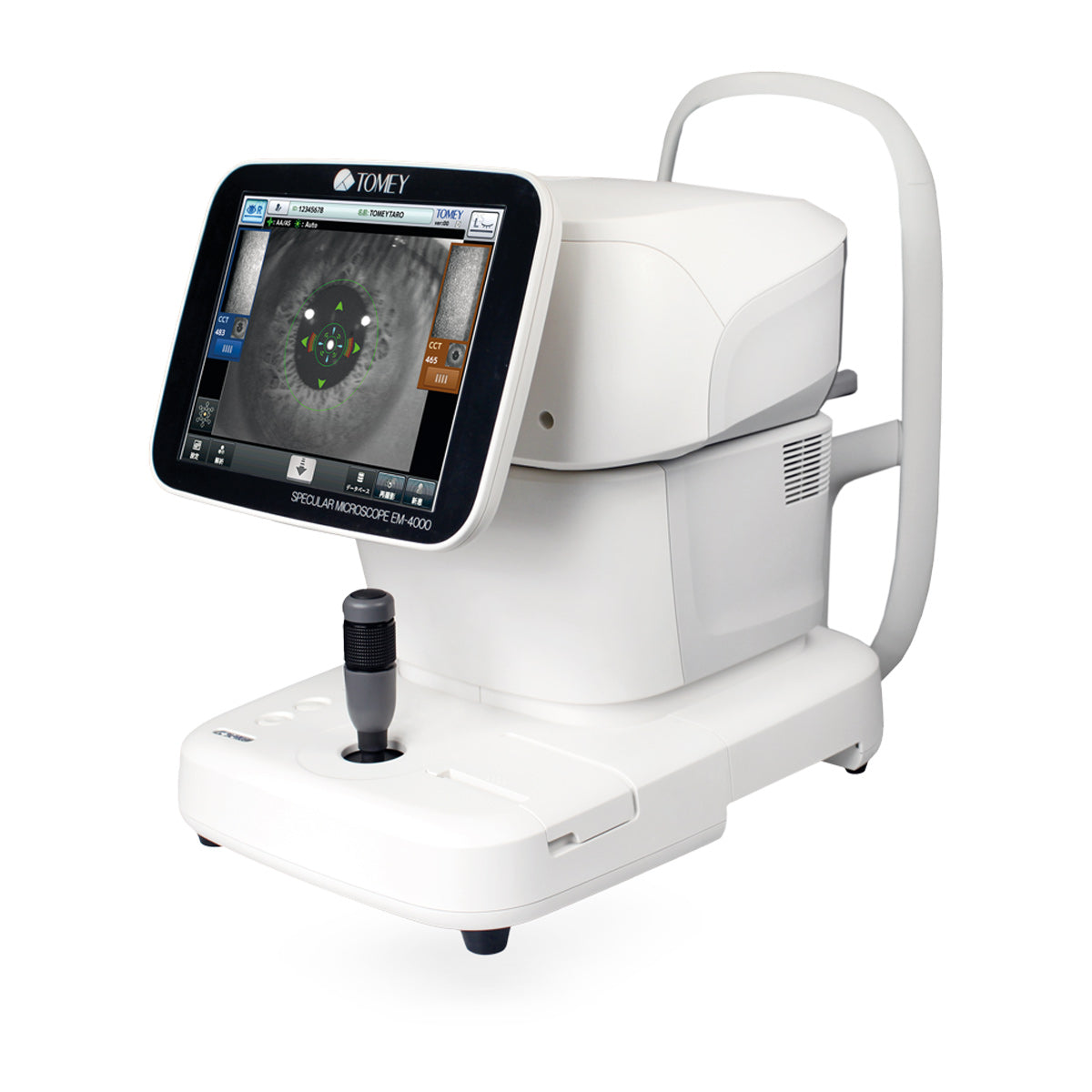

El EM-4000 Microscopio Especular de Tomey ofrece una operación totalmente automática e intuitiva, diseñada para ofrecer velocidad, precisión y facilidad de uso. Con una interfaz de pantalla táctil, alineación automática en solo 1 a 2 segundos y captura automática de 16 imágenes, permite una obtención fluida y precisa de imágenes del endotelio. El dispositivo también mide el grosor corneal central (CCT) e incluye múltiples objetivos de fijación. Con los nuevos modos de medición mejorados, logra tiempos de análisis de hasta solo 2.5 segundos por ojo, lo que permite evaluaciones periféricas precisas.
Imagen corneal integral con área de captura amplia
El EM-4000 cuenta con un área de captura amplia de 0.25 x 0.54 mm, posible gracias a la tecnología de imagen patentada por Tomey. Esto permite visualizar el endotelio en una extensa región corneal, incluyendo zonas centrales, paracentrales y periféricas, esenciales para detectar cambios clínicos en distintas áreas de la córnea. Guiando al paciente a fijar la vista en puntos luminosos específicos, el dispositivo puede capturar imágenes en hasta 13 puntos únicos. Este enfoque de fijación multipunto mejora significativamente la probabilidad de obtener imágenes claras, incluso en pacientes con opacidades corneales localizadas. Además, cada imagen capturada se marca para una referencia posicional precisa, y el grosor corneal central (CCT) se mide simultáneamente para una evaluación más completa.
Análisis endotelial con el Tomey EM-4000
El EM-4000 realiza un análisis detallado y completamente automatizado del endotelio corneal, ofreciendo parámetros críticos de un vistazo. Con una sola captura, el dispositivo mide la densidad celular (CD), el área celular promedio (AVG), la desviación estándar (SD) y el coeficiente de variación (CV), proporcionando una visión clara del estado del endotelio.
El EM-4000 realiza un análisis detallado y completamente automatizado del endotelio corneal, ofreciendo parámetros críticos de un vistazo. Con una sola captura, el dispositivo mide la densidad celular (CD), el área celular promedio (AVG), la desviación estándar (SD) y el coeficiente de variación (CV), proporcionando una visión clara del estado del endotelio.
Sus herramientas de análisis avanzadas evalúan el polimegatismo (variación en el tamaño de las células) y el pleomorfismo (variación en la forma de las células), detectando cambios morfológicos tempranos que pueden indicar estrés o degeneración corneal. La interfaz de usuario intuitiva visualiza la hexagonalidad (6A) y mapea la distribución del tamaño celular en toda la superficie corneal, lo que convierte al EM-4000 en un aliado confiable en evaluaciones pre y postoperatorias.
Ya sea en exámenes de rutina o diagnósticos complejos, el EM-4000 garantiza resultados rápidos, precisos y reproducibles que respaldan decisiones clínicas óptimas.
Preselección de imágenes para resultados óptimos
El EM-4000 optimiza el proceso de examen mediante la preselección de la mejor imagen endotelial. Con un amplio rango de medición y alta reproducibilidad, garantiza resultados fiables de manera constante. El sistema incorpora puntos de referencia marcables y ajuste automático de contraste para mejorar la claridad y precisión de la imagen, facilitando evaluaciones más eficientes y mayor confianza diagnóstica.
Modos de análisis avanzados para una evaluación endotelial precisa
El EM-4000 de Tomey ofrece un conjunto completo de métodos de análisis diseñados para cubrir una amplia variedad de necesidades diagnósticas. Su método Trace delimita los bordes celulares para una evaluación detallada, mientras que el análisis de áreas oscuras identifica y excluye regiones no analizables para obtener resultados más precisos. El método L-Count utiliza un área estandarizada para calcular la densidad celular, asegurando consistencia en los exámenes. Además, el método CORE se enfoca en la región central del endotelio, proporcionando un recuento central altamente preciso, ideal para evaluar la salud corneal. Estas herramientas versátiles permiten a los profesionales capturar, analizar y comparar datos endoteliales con claridad y reproducibilidad excepcionales.
Mayor precisión en la imagen con detección de áreas oscuras
La función de Áreas Oscuras del microscopio especular EM-4000 de Tomey está diseñada para detectar y excluir automáticamente regiones de baja calidad o inválidas dentro de la imagen endotelial. Estas zonas oscuras—típicamente causadas por mala iluminación, reflejos o desenfoque—son filtradas para garantizar que solo se analicen las células claramente definidas. Esto mejora la precisión y fiabilidad de las evaluaciones de densidad y morfología celular al eliminar artefactos que podrían distorsionar los resultados. Como resultado, los clínicos obtienen datos más consistentes y confiables, incluso en condiciones de imagen difíciles.
Modo de comparación estándar con doble vista
El EM-4000 incorpora una vista estándar de doble pantalla que permite a los clínicos comparar fácilmente los datos de ambos ojos (OS/OD) uno al lado del otro o evaluar resultados pre y postoperatorios con claridad y precisión. Esta función mejora la eficiencia diagnóstica y respalda una toma de decisiones más informada al ofrecer una comparación visual integral de la salud endotelial corneal a lo largo del tiempo o entre ambos ojos.
Seguimiento y comparación con doble vista
El EM-4000 permite un seguimiento eficiente al ofrecer la comparación lado a lado de exámenes realizados en diferentes fechas. Los usuarios pueden rastrear fácilmente cambios en el conteo de células endoteliales, densidad y grosor corneal comparando el mismo ojo a lo largo del tiempo, o realizar análisis cruzado entre el ojo derecho e izquierdo. Esta capacidad de doble vista respalda evaluaciones pre y postoperatorias detalladas, lo que lo hace ideal para monitorear resultados quirúrgicos y condiciones corneales progresivas.
Gestión y exportación de datos
El EM-4000 ofrece opciones versátiles de manejo de datos con capacidades tanto internas como externas. Los resultados de los exámenes pueden exportarse en formatos PDF, JPG o DICOM, asegurando compatibilidad con diversos sistemas y flujos de trabajo. Además, el equipo cuenta con una impresora interna para obtener copias físicas de forma inmediata, lo que permite una documentación y gestión de registros sin interrupciones.
Haga clic aquí para ver el folleto
Haga clic aquí para ver el manual
| RENDIMIENTO DE MEDICIÓN | |
| Área de captura (An x Al) | 0.25 x 0.54 mm |
| Rango de medición del grosor corneal central | 300 – 1000 μm |
| Precisión de medición del grosor corneal central | ±10 μm |
| UNIDAD PRINCIPAL | |
| Tamaño de pantalla | LCD a color de 10.4" |
| Dimensiones (An x Prof x Alt) | 309 x 491 x 450 mm |
| Peso | ~ 22 kg |
| Voltaje | 100 VAC a 240 VAC |
| Frecuencia | 50/60 Hz |
| Consumo de energía | 100 VA |
FUNCIONES AUXILIARES
| MEDICIÓN | |
| Método de medición | Sin contacto |
| Número de puntos de fijación | 1 central + 12 periféricos |
| Número de imágenes por examen | 16 |
| GESTIÓN DE DATOS | |
| Impresora incorporada | Impresora térmica |
| Base de datos interna | Tarjeta SD |
| Salida de datos | USB-H, USB-D, LAN |
| ANÁLISIS | |
| Método de análisis | Análisis automático (método de trazado), recuento en L, método central, análisis de áreas oscuras |
| Salida |
Número (cantidad de células analizadas) CD (densidad celular) AVG (área celular promedio) SD (desviación estándar del área celular) Max (área celular máxima) Min (área celular mínima) |
| Histograma | Área (polimegatismo: distribución por áreas), Ápice (pleomorfismo: distribución por tipos de formas poligonales) |
| RENDIMIENTO DE MEDICIÓN | |
| Área de captura (An x Al) | 0.25 x 0.54 mm |
| Rango de medición del grosor corneal central | 300 – 1000 μm |
| Precisión de medición del grosor corneal central | ±10 μm |
| UNIDAD PRINCIPAL | |
| Tamaño de pantalla | LCD a color de 10.4" |
| Dimensiones (An x Prof x Alt) | 309 x 491 x 450 mm |
| Peso | ~ 22 kg |
| Voltaje | 100 VAC a 240 VAC |
| Frecuencia | 50/60 Hz |
| Consumo de energía | 100 VA |
FUNCIONES AUXILIARES
| MEDICIÓN | |
| Método de medición | Sin contacto |
| Número de puntos de fijación | 1 central + 12 periféricos |
| Número de imágenes por examen | 16 |
| GESTIÓN DE DATOS | |
| Impresora incorporada | Impresora térmica |
| Base de datos interna | Tarjeta SD |
| Salida de datos | USB-H, USB-D, LAN |
| ANÁLISIS | |
| Método de análisis | Análisis automático (método de trazado), recuento en L, método central, análisis de áreas oscuras |
| Salida |
Número (cantidad de células analizadas) CD (densidad celular) AVG (área celular promedio) SD (desviación estándar del área celular) Max (área celular máxima) Min (área celular mínima) |
| Histograma | Área (polimegatismo: distribución por áreas), Ápice (pleomorfismo: distribución por tipos de formas poligonales) |
