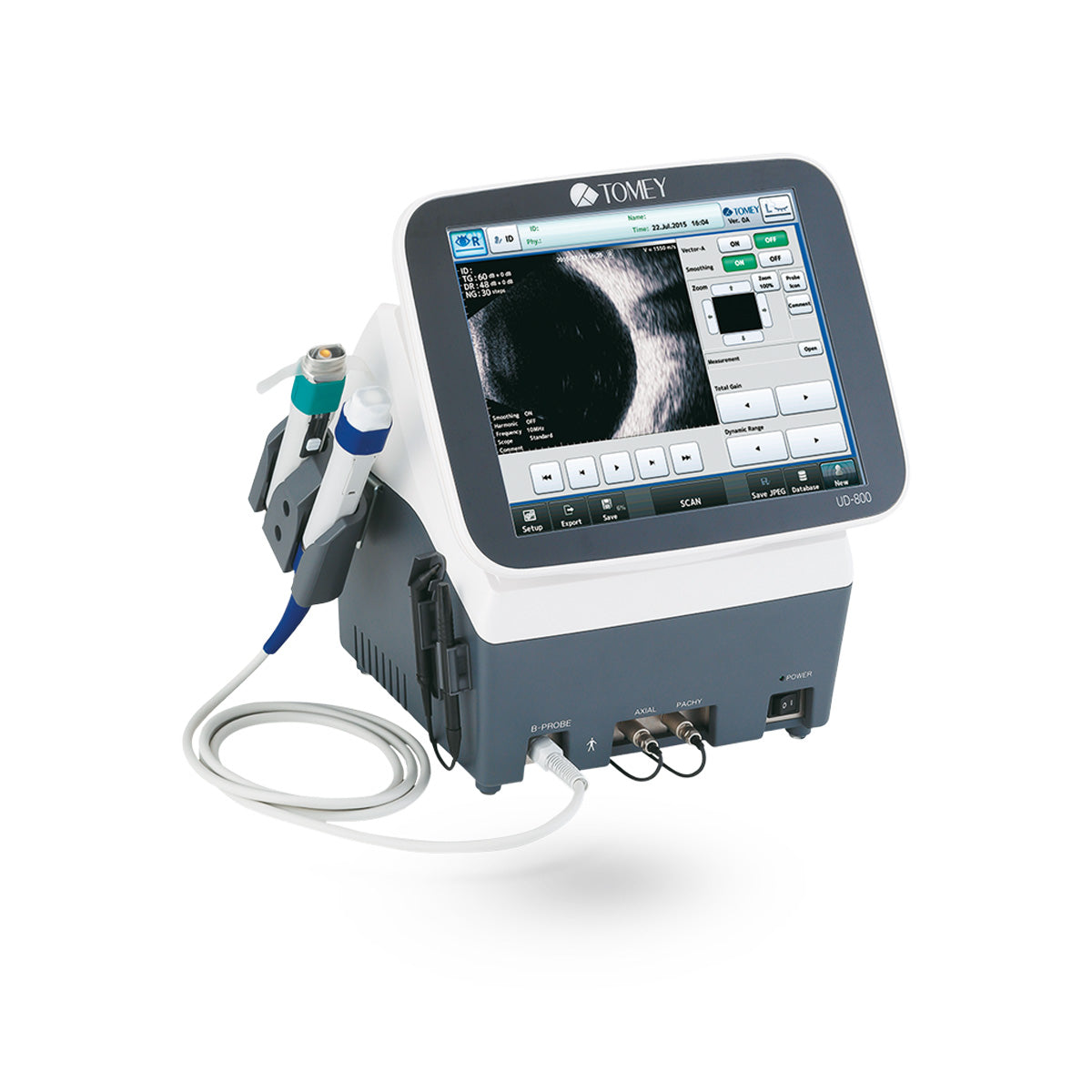

Tomey Ultrasonido AB UD-800

Plataforma de Ultrasonido Todo en Uno para Diagnóstico Integral
El Tomey UD-800 integra un Escáner B, Biómetro, Paquímetro y Escáner A en una sola unidad de alto rendimiento, diseñada para cubrir una amplia gama de necesidades diagnósticas oftálmicas. Equipado con sondas de matriz anular de nueva generación, una pantalla táctil de alta resolución y comunicación de datos fluida mediante USB o LAN, el UD-800 ofrece un manejo intuitivo, rapidez y eficiencia. Con su exclusiva sonda de Escáner B de doble anillo de 10 MHz y su sonda de biometría de Escáner A de alta precisión incluidas, este equipo constituye una base sólida para un rendimiento diagnóstico avanzado. La interfaz de software inteligente guía al usuario de manera fluida a través de todos los procedimientos de medición. Los resultados pueden imprimirse mediante la impresora integrada o una externa, guardarse internamente o exportarse a una PC. Totalmente compatible con DICOM, el UD-800 se integra sin inconvenientes en redes hospitalarias o admite una exportación de datos sencilla, ofreciendo total flexibilidad para entornos clínicos modernos.

Selección Integral de Sondas para Diagnósticos Versátiles
El Tomey UD-800 incluye de serie una sonda B-Scan de 10 MHz de alta resolución, que garantiza imágenes precisas y detalladas. Además, los usuarios pueden elegir entre cuatro sondas opcionales diseñadas para necesidades diagnósticas específicas, lo que permite una personalización completa del sistema para adaptarse a una amplia gama de aplicaciones clínicas. Esta configuración flexible de sondas garantiza que el UD-800 se adapte perfectamente a los requerimientos únicos de cada práctica.

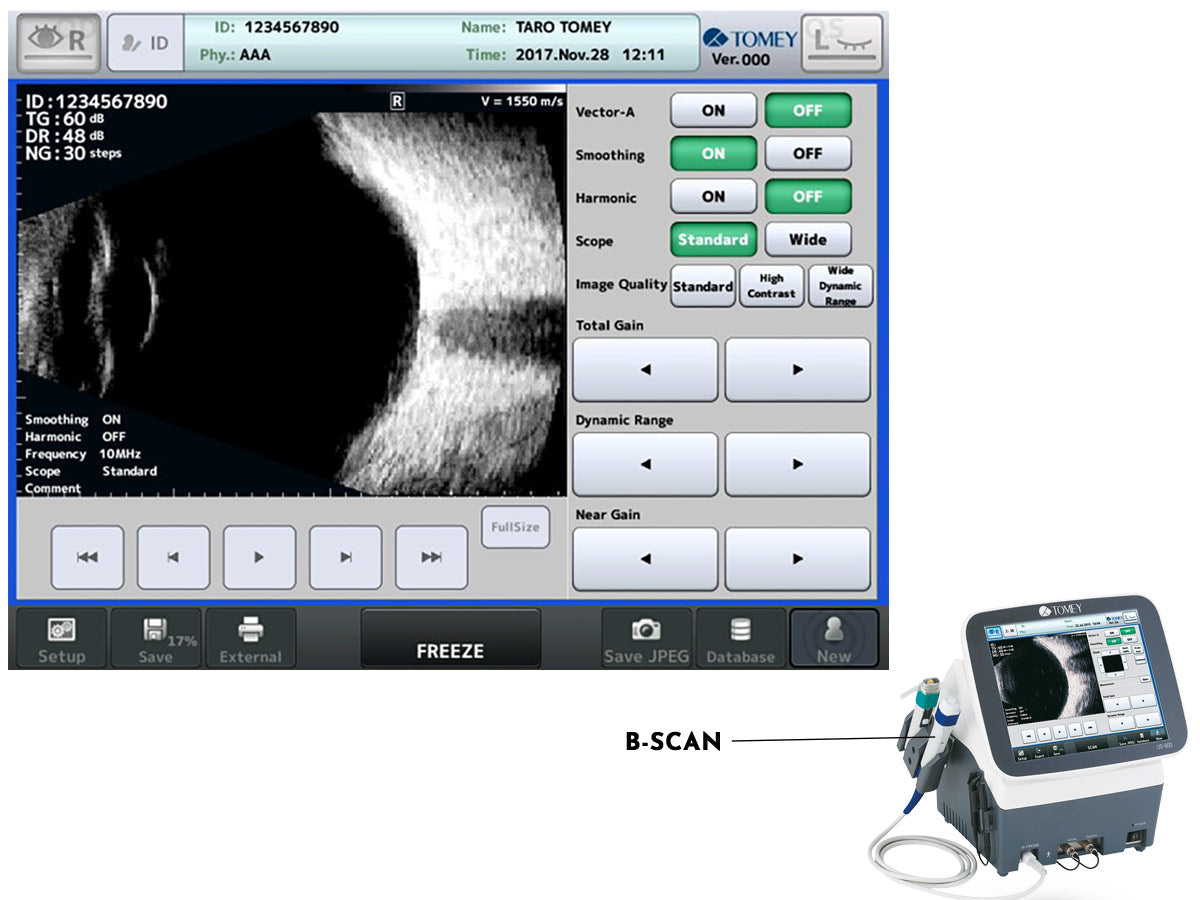

Sonda B-Scan de Arreglo de 2 Anillos a 10 MHz
La sonda B-Scan de arreglo de 2 anillos a 10 MHz del Tomey UD-800 ofrece imágenes de alta resolución con penetración tisular optimizada de campo amplio, ideal para evaluaciones del segmento posterior. Con una velocidad de cuadros de 20 fps, 131 líneas acústicas y 256 niveles de escala de grises, proporciona una visualización fluida y detallada. Su amplio rango de imagen (hasta 48,0 mm / 52°) y su precisión de medición (±0,5 mm) garantizan diagnósticos confiables. La sonda admite pasos de medición finos (tan pequeños como 0,055 mm) y ofrece una resolución lateral y axial de 0,6 mm. Diseñada para mayor seguridad y comodidad, incluye un marcador de dirección y es compatible con desinfección por wiping o inmersión hasta 10 mm desde la punta. Esta sonda es una herramienta clave para evaluaciones oculares precisas y eficientes.

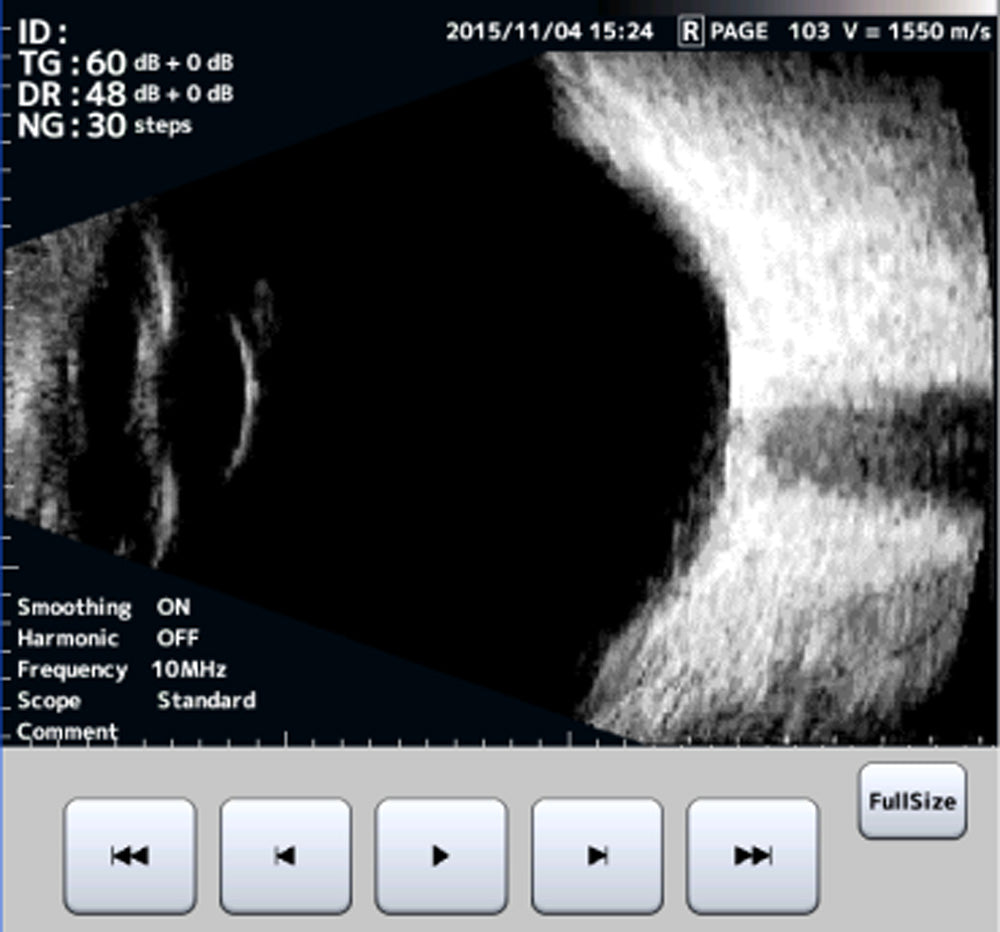

Casos Clínicos (sonda B-Scan de 10 MHz con arreglo de 2 anillos)

Modo Diagnóstico A-Scan Opcional
El UD-800 ofrece una sonda A-Diagnóstico opcional para diagnóstico en Modo A, que permite la detección de características tisulares anormales mediante el análisis de formas de onda. Esta función permite a los clínicos evaluar y diferenciar las estructuras oculares observando los picos de amplitud que indican cambios patológicos. Es una herramienta de gran valor para evaluaciones detalladas más allá de la biometría estándar, particularmente en casos diagnósticos complejos.

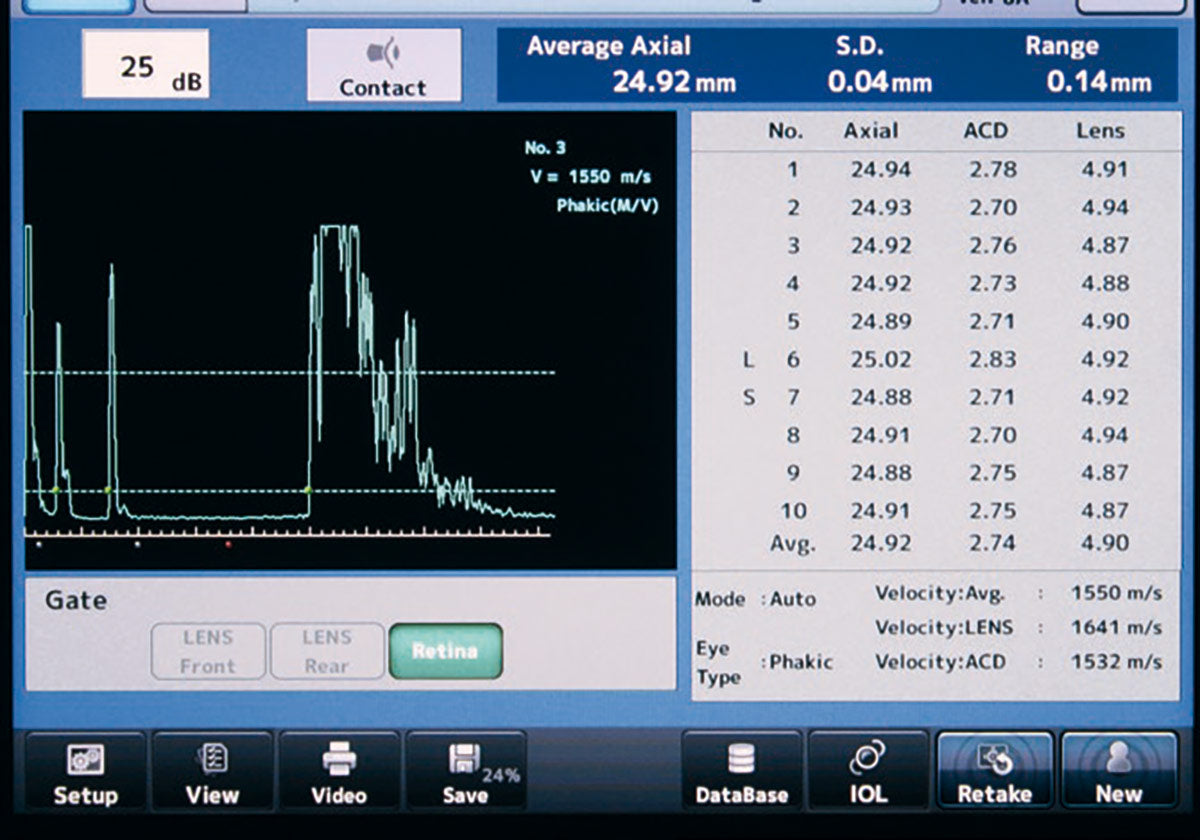

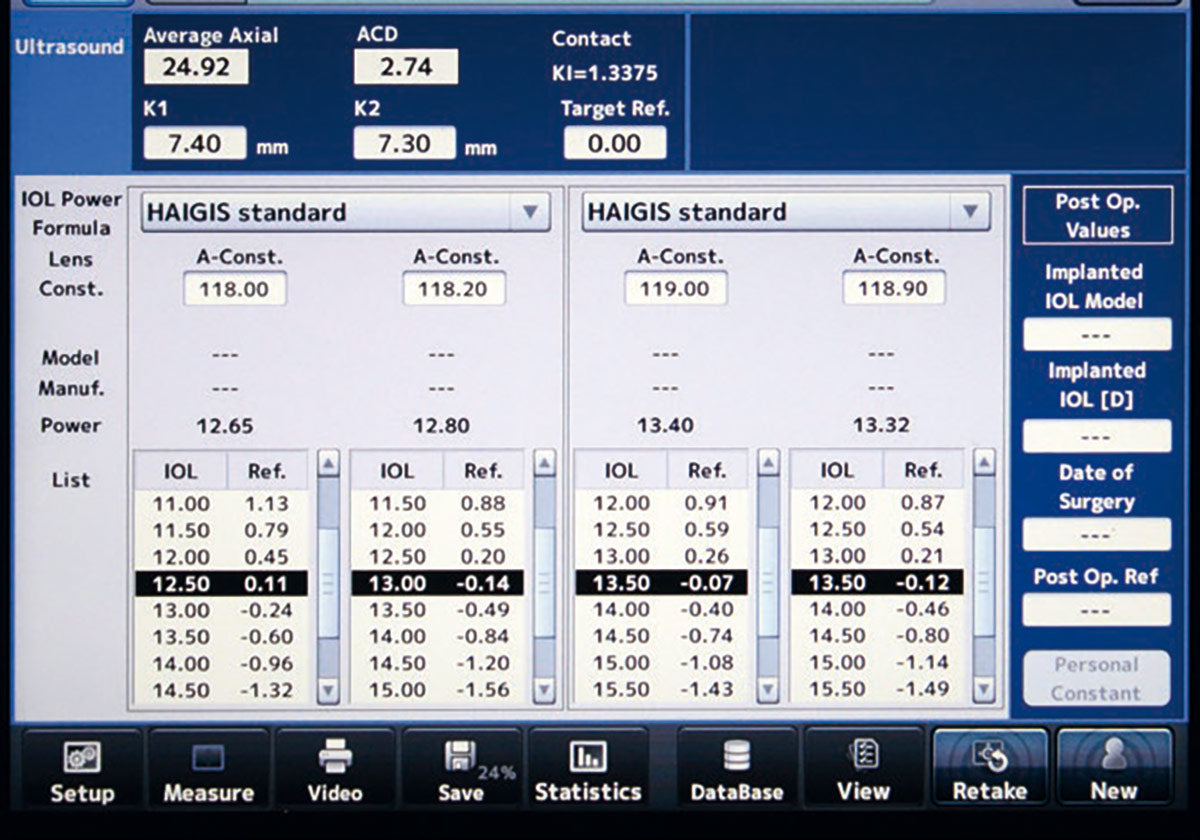

Módulo de Biometría con Cálculo Avanzado de Potencia de LIO (Opcional)
El módulo de biometría del UD-800 es una herramienta precisa y eficiente diseñada para la medición ocular exacta. Funciona transmitiendo ondas de ultrasonido al ojo mediante una sonda de estado sólido de 10 MHz con un LED rojo de fijación integrado, capturando los ecos reflejados en las distintas interfaces tisulares. El tiempo que tarda el ultrasonido en desplazarse desde la superficie corneal hasta el tejido objetivo es medido y, utilizando valores preestablecidos de velocidad acústica, el instrumento calcula la longitud de las estructuras oculares con un rango de medición de hasta 45,00 mm, una resolución de 0,01 mm y una precisión de ±0,1 mm. El sistema incluye una potente función de cálculo de potencia de lente intraocular (LIO) que admite múltiples fórmulas, entre ellas Haigis (estándar y optimizada), Hoffer® Q, Holladay 1, SRK II, SRK/T, SRK SHOWA, Shammas-PL y SRK/T Double K. Estas opciones garantizan resultados óptimos tanto para cirugías de cataratas estándar como para cirugías post-refractivas. Con este completo conjunto de funciones, la función de biometría del UD-800 proporciona todos los datos esenciales para respaldar una selección segura de la potencia de la lente intraocular.

Modo Paquimetría – Precisión en la Medición del Espesor Corneal (Opcional)

El Tomey UD-800 cuenta con un modo de paquimetría de alta precisión que utiliza una sonda de estado sólido de 20 MHz con punta de 1,5 mm a 45°, diseñada para mediciones precisas del espesor corneal. Ofrece un rango de medición de 150–1.500 μm, resolución de 1 μm y precisión de ±5 μm, ideal para la planificación de cirugía refractiva y la evaluación de glaucoma. El sistema admite configuraciones de velocidad ajustables y análisis avanzado de sesgo (bias), lo que garantiza resultados confiables en diversas condiciones clínicas.

Modo Paquimetría – Precisión en la Medición del Grosor Corneal (Opcional)
La sonda UBM de 40 MHz opcional para el Tomey UD-800 ofrece imágenes de alta resolución del segmento anterior sin necesidad de baño de agua, gracias a su cubierta impermeable de membrana desechable. Esta innovación permite realizar exámenes rápidos y cómodos, incluso con el paciente en posición vertical. Facilita la visualización detallada del iris posterior, el cuerpo ciliar y las estructuras de ampolla de filtración (bleb), lo que la hace especialmente valiosa en el diagnóstico de glaucoma de ángulo estrecho o cerrado.

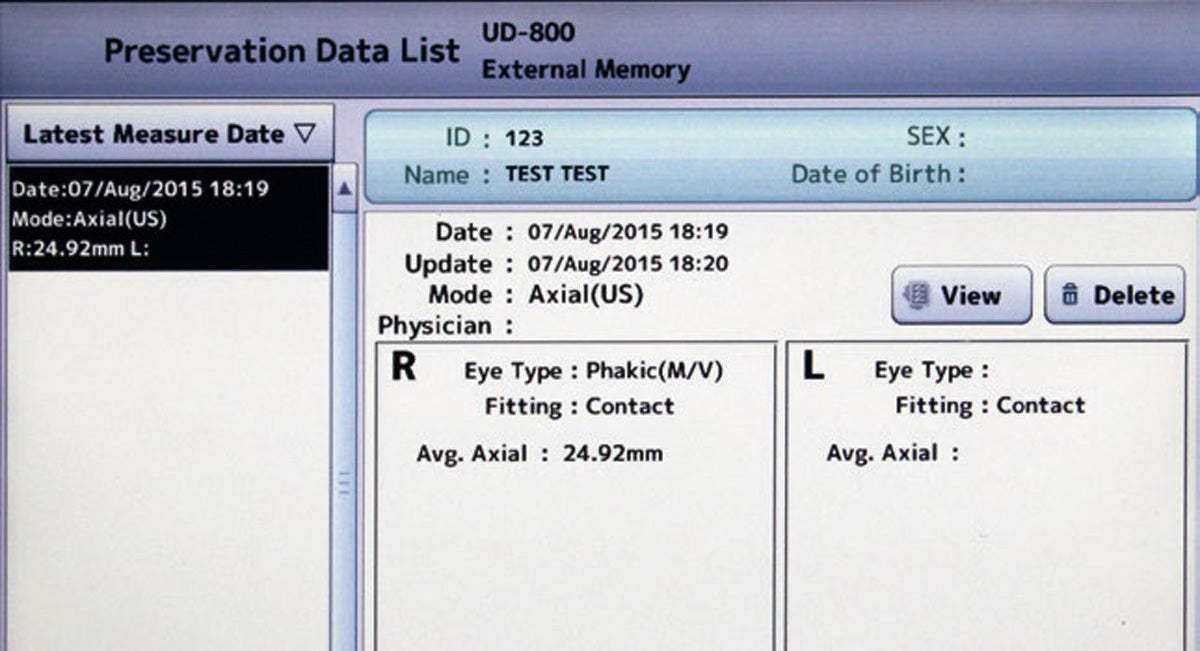

Base de datos y exportación de datos
El UD-800 cuenta con un software intuitivo que gestiona todos los resultados de medición de manera eficiente. Los reportes pueden imprimirse mediante la impresora integrada o una externa, y los datos pueden guardarse directamente en la base de datos interna o en una memoria USB, con capacidad para hasta 52,000 registros oculares con una unidad de 32 GB. Además, la compatibilidad con DICOM garantiza una integración fluida con las redes hospitalarias, mientras que las opciones de exportación en CSV y JPEG ofrecen flexibilidad para compartir y analizar datos.

Función de Video
El UD-800 está equipado con un modo de video que permite la grabación y reproducción en tiempo real directamente en el dispositivo. Esta función no solo optimiza el proceso diagnóstico —ayudando a reducir el tiempo de examen— sino que también mejora la comunicación con los pacientes, favoreciendo el consentimiento informado. Cada examen ocular puede almacenar hasta 200 imágenes al utilizar la sonda B-scan de 10 MHz. Los controles de reproducción permiten una revisión fluida del video, incluyendo el avance o retroceso cuadro por cuadro. Mientras se reproduce un video, se muestra un botón de “Detener” para un control inmediato, lo que garantiza una observación y documentación precisas.
