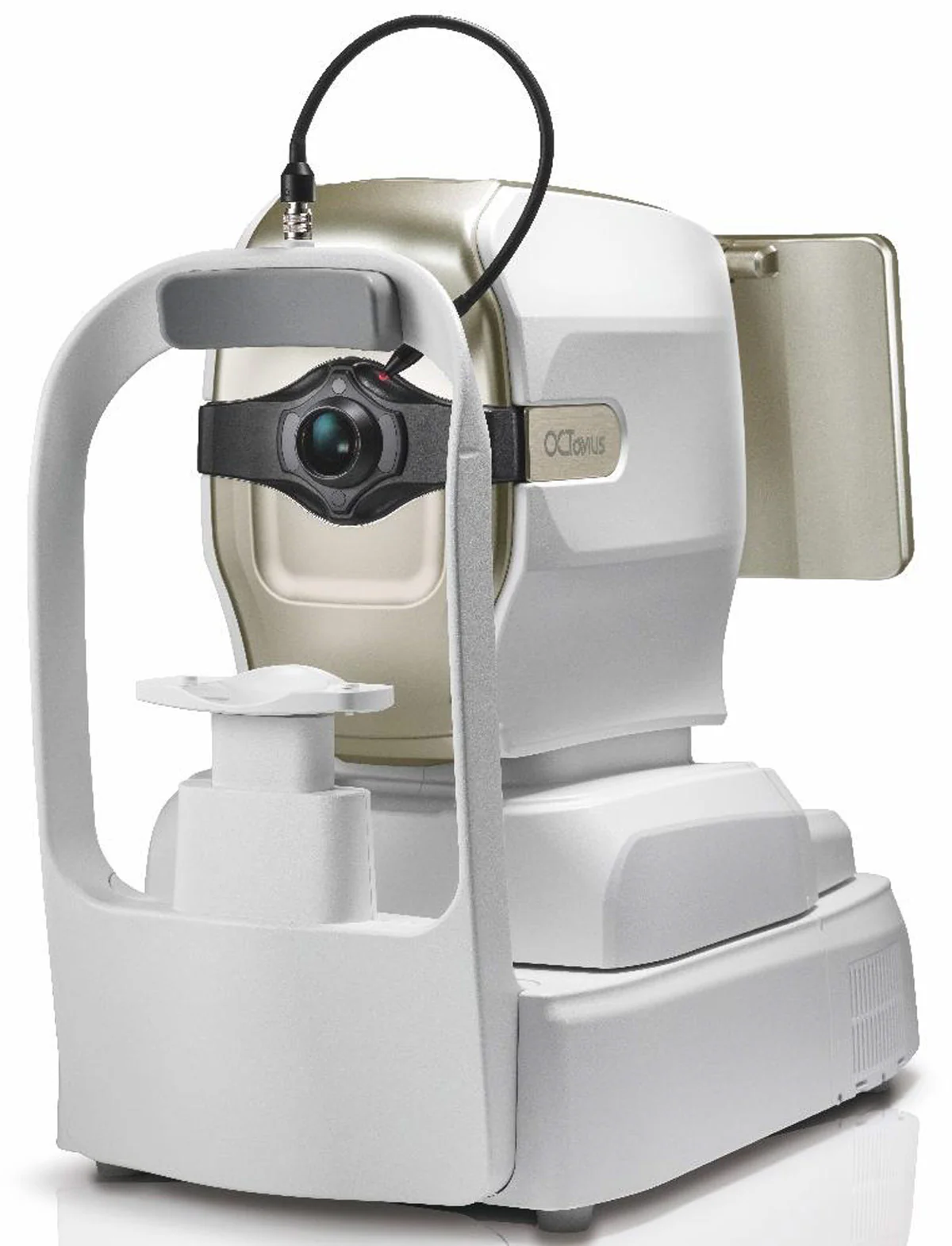

Huvitz Tomógrafo de Coherencia Óptica HOCT-1(80)

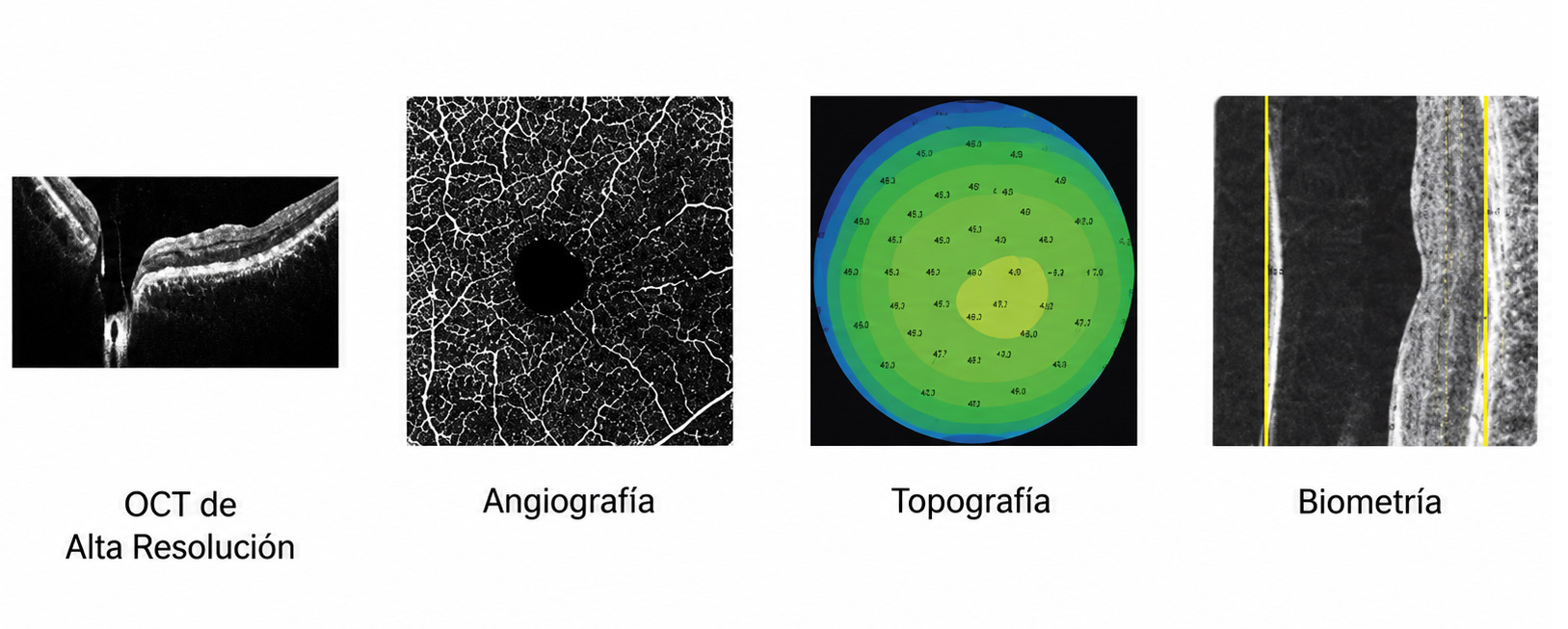

3D OCT • Angiografía • Biometría • Topografía
El HOCT-1 (80) integra cuatro funciones de diagnóstico esenciales en una sola plataforma compacta, ofreciendo una operación fluida y datos precisos en los que los profesionales pueden confiar. Este sistema aumenta la confianza diagnóstica, optimiza la eficiencia del flujo de trabajo y ahorra valioso espacio en la sala de exploración, proporcionando una poderosa solución de pequeña huella para las clínicas de oftalmología modernas.

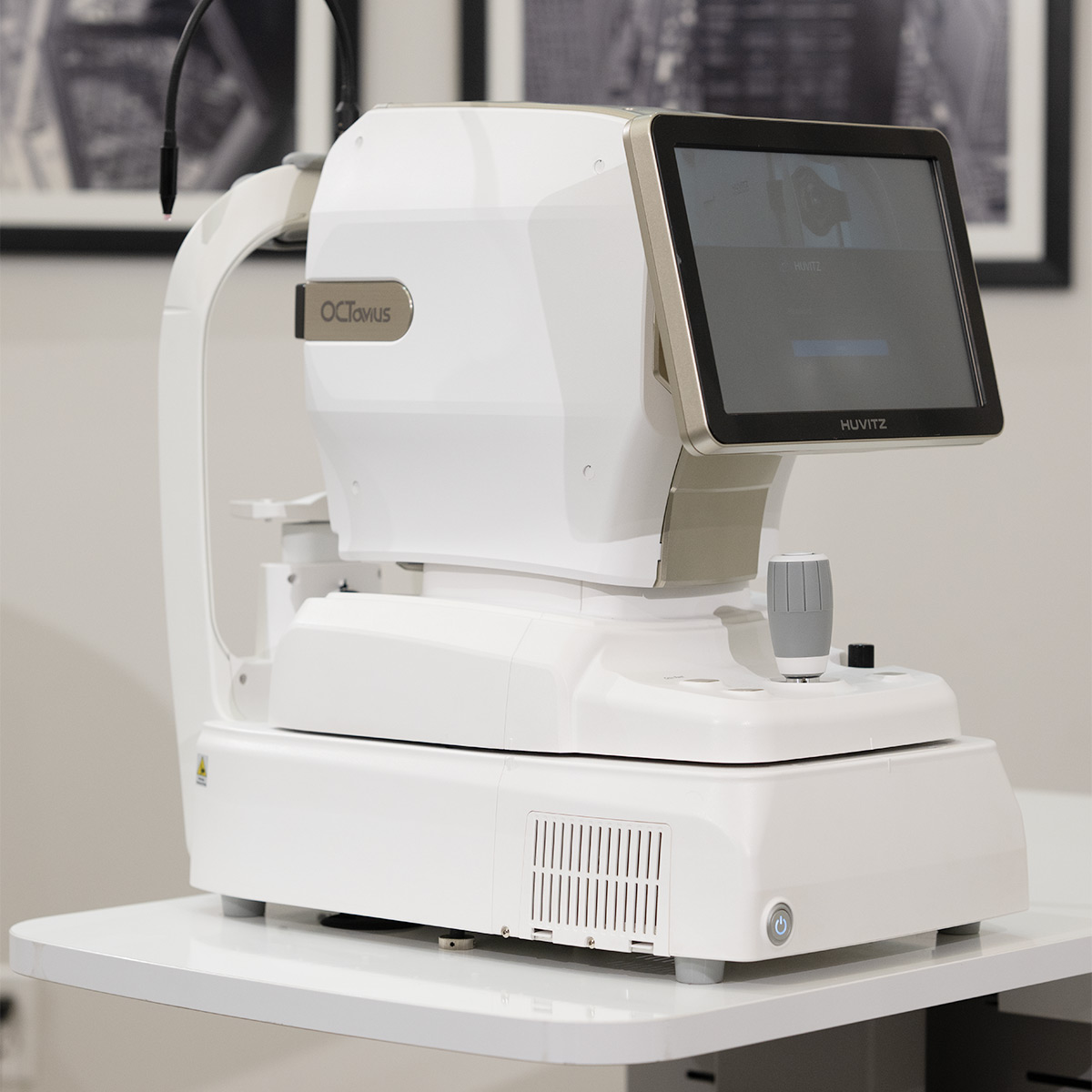

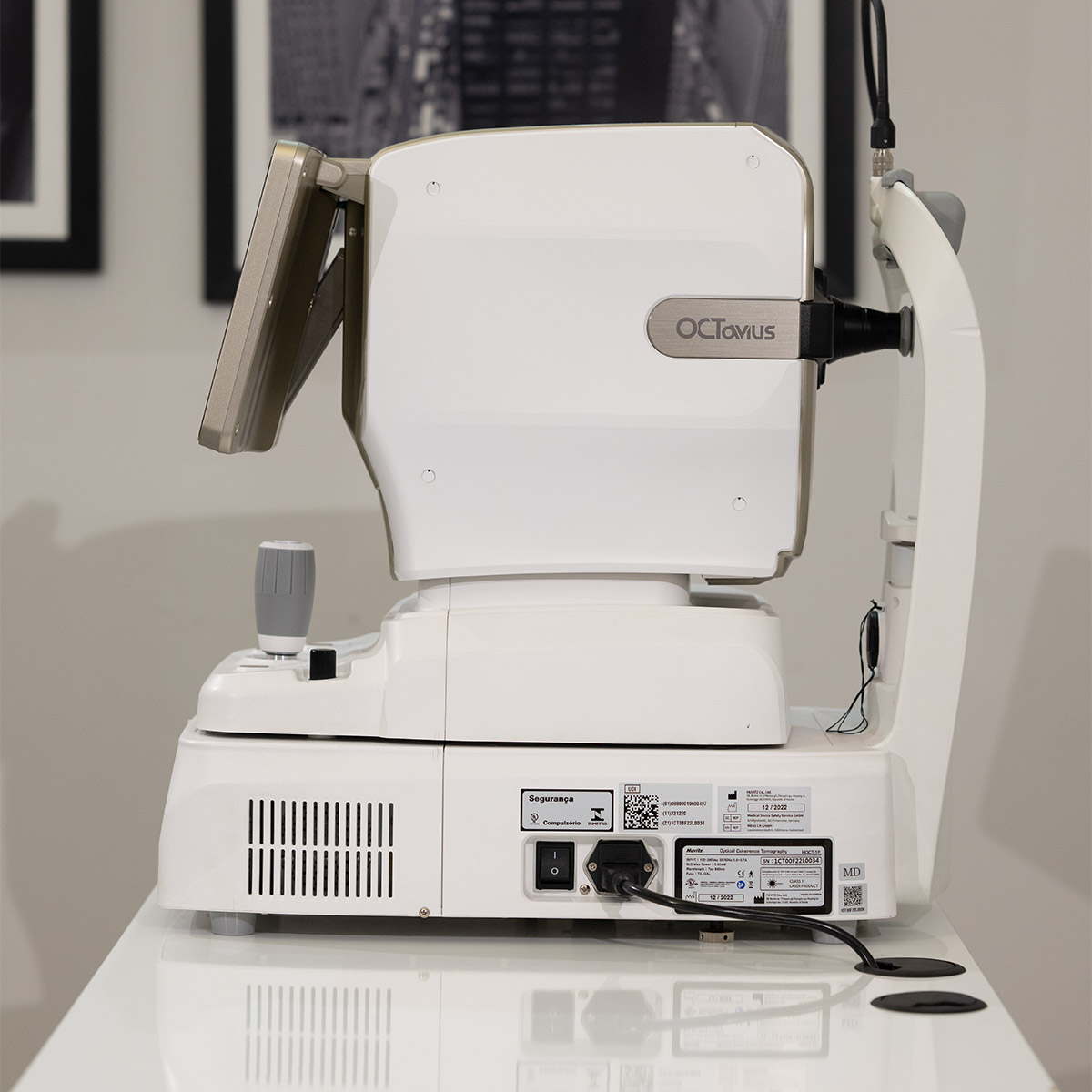

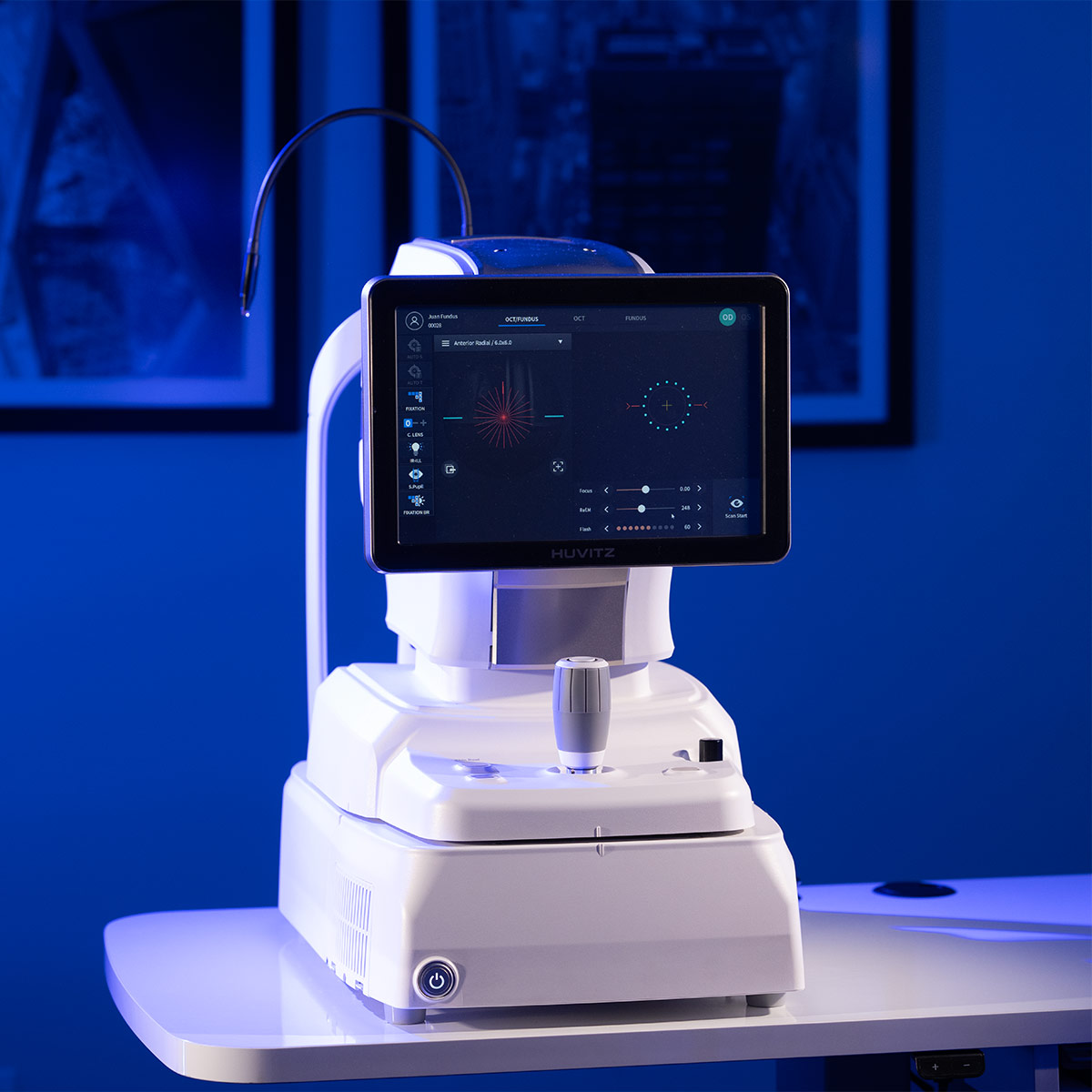

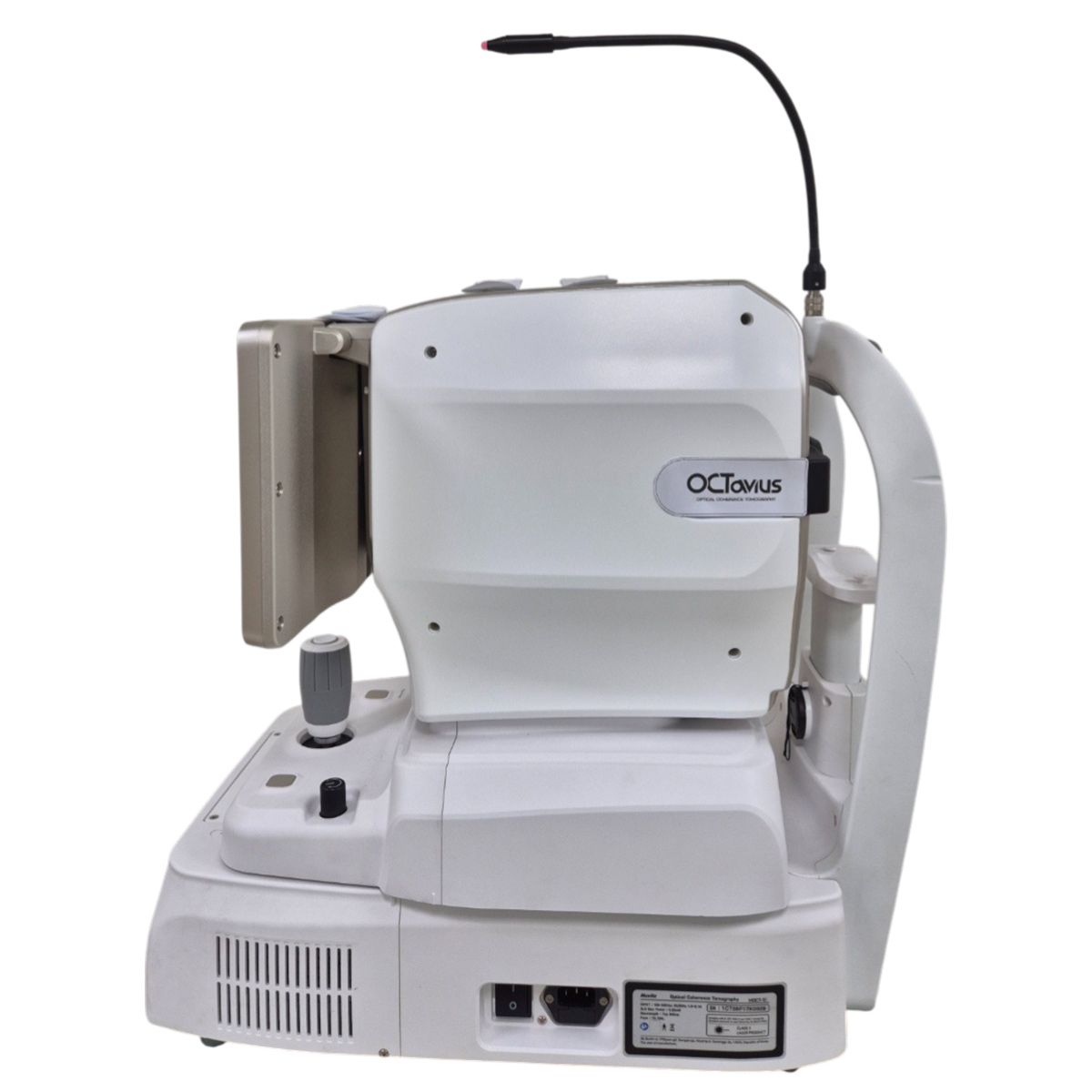

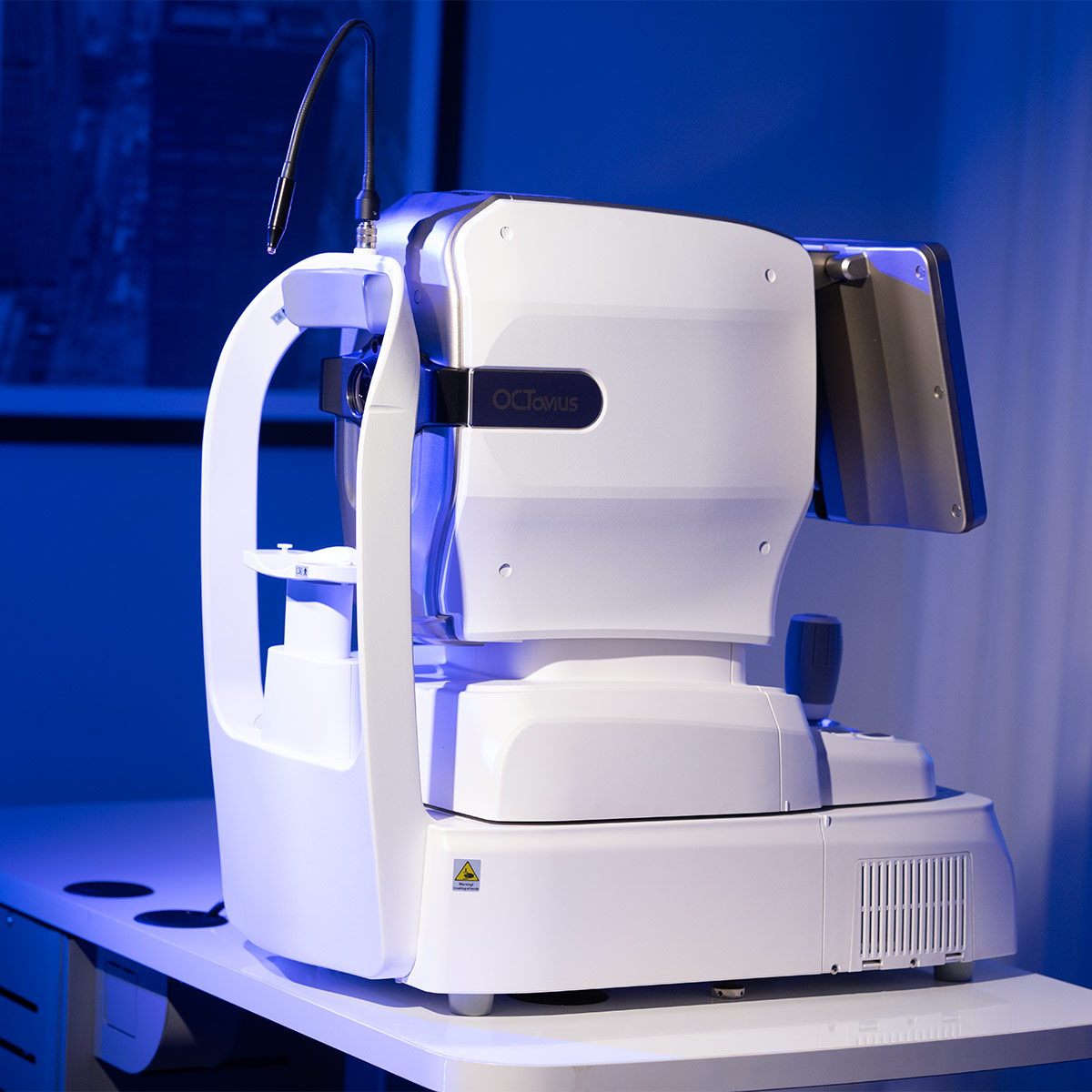

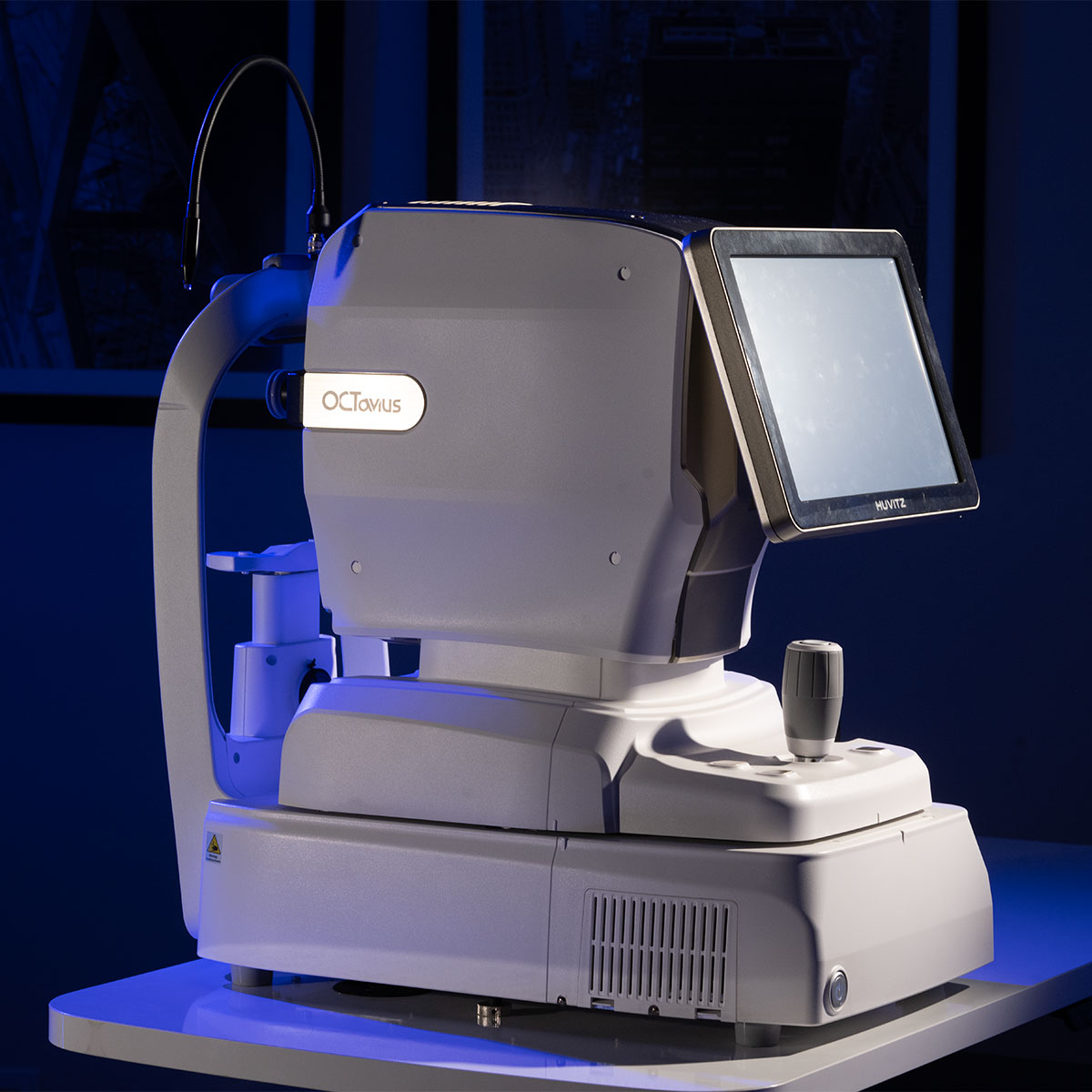

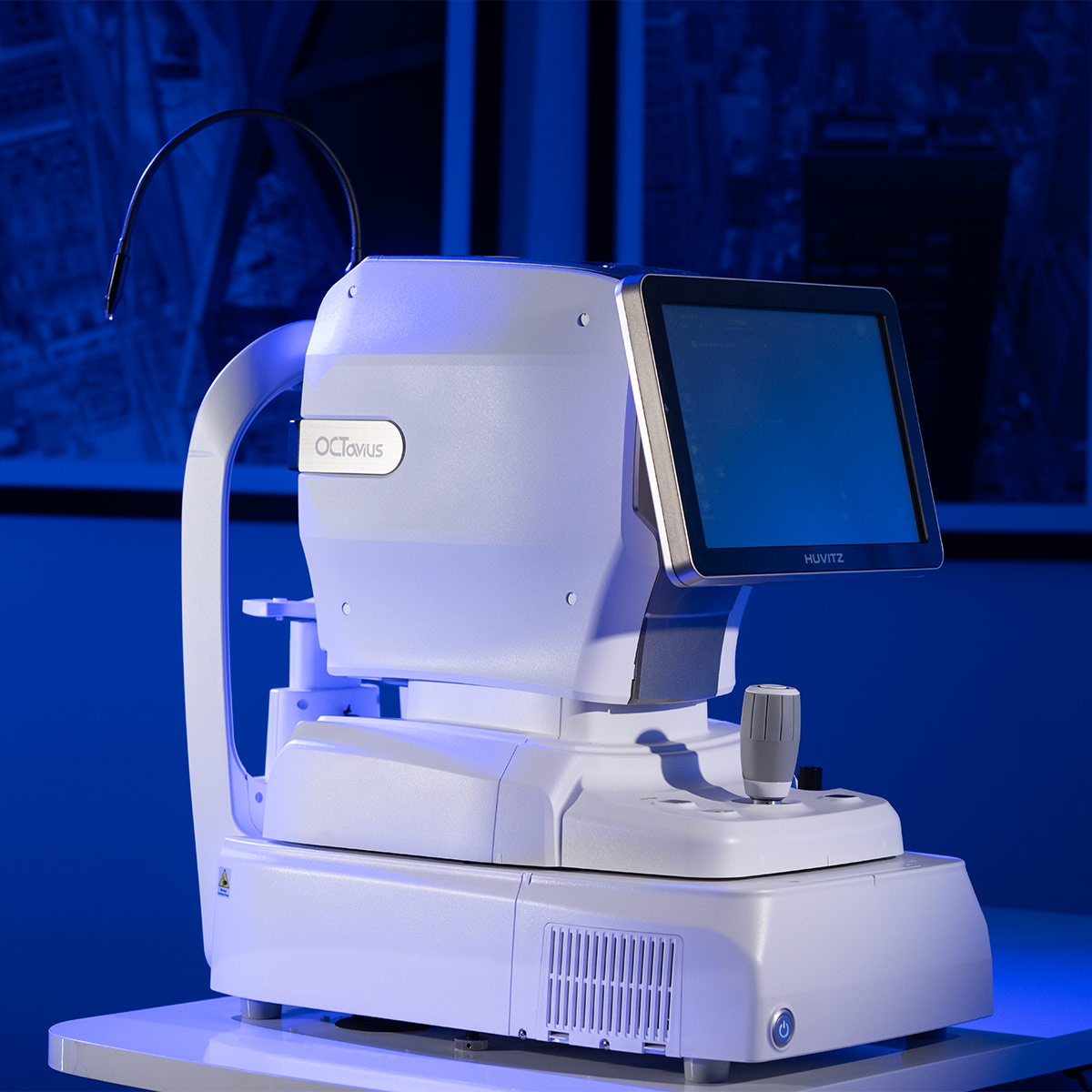

Diseño compacto con tecnología Intel® integrada
El HOCT-1 (80) cuenta con una computadora integrada equipada con un procesador Intel® i3 de 13.ª generación y una unidad SSD de alta velocidad, eliminando la necesidad de una PC externa y reduciendo el espacio de instalación. Su diseño de huella verdaderamente reducida lo hace ideal para clínicas modernas. Este sistema integrado ofrece un procesamiento 35% más rápido, el doble de velocidad en el arranque y el guardado de imágenes, y mayor confiabilidad. El SSD garantiza una durabilidad y estabilidad de datos superiores, mientras que la arquitectura integrada proporciona un entorno de trabajo más organizado y eficiente, con un rendimiento fluido para operaciones clínicas optimizadas.

Con una velocidad de A-scan aumentada de 68.000 a 80.000 A-scans/seg (+17 %), el HOCT-1 (80) reduce los tiempos de espera del paciente y disminuye la tasa de repetición de escaneos al capturar volúmenes 3D estabilizados y de alta resolución, incluso ante micromovimientos y parpadeos. Su motor ultrarrápido de 80k ofrece imágenes nítidas y sin repeticiones, fáciles de obtener para usuarios nuevos, y visualiza con gran definición las capas retinianas para una evaluación segura de la patología, incluyendo el espesor de las capas y la diferenciación macular.

Imágenes de Alta Resolución de Retina y Coroides
Capture la retina y la coroides con una precisión sin igual mediante escaneos de alta resolución. El HOCT-1 (80) cuenta con tecnología de escaneo rápida y estable que proporciona una visualización clara de las delicadas estructuras retinianas y coroideas, lo que lo hace altamente eficaz en el diagnóstico de condiciones críticas como el desprendimiento de retina y las opacidades vítreas. En el modo ECI (Imagen Coroidea Mejorada), las señales de profundidad se invierten para maximizar el contraste dentro de la capa coroidea, garantizando una claridad diagnóstica superior.

Imagen:  Modo ECI, línea macular de 12 mm con solapamiento (overlap) de 30.

Captura Precisa de Cambios Microestructurales
Con una claridad excepcional, el sistema detecta anomalías morfológicas sutiles como el edema macular cistoide (EMC), elevaciones en forma de cúpula y desprendimientos iniciales de la capa del EPR. Esta precisión permite una evaluación temprana y precisa de la estructura y progresión de las lesiones, lo que favorece un diagnóstico oportuno y una planificación del tratamiento eficaz.

El paquete Angio Enhancement del HOCT-1 (80) incrementa el rendimiento y la confiabilidad al combinar mejoras de velocidad de escaneo sensibles a la ubicación con seguimiento retinal en tiempo real mediante una cámara IR de 30 fps. La calidad de imagen se optimiza con contraste de señal vascular a través de slab y supresión del reflejo foveal, además del registro post-adquisición del B-scan, que restaura vasos interrumpidos.

La visualización de CNV se beneficia de un avanzado sistema de despeckling, destacando únicamente estructuras neovasculares reales. Los robustos controles de ruido eliminan artefactos de movimiento, reducen bandas horizontales y eliminan el ghosting, mientras que la función PAR (Projection Artifact Removal) limpia sombras de vasos superficiales y mejora la definición de la retina externa. Finalmente, la refinada segmentación de las capas retinianas proporciona análisis OCTA más precisos, aumentando la confianza diagnóstica.

Rastreo Retiniano en Tiempo Real
El HOCT-1 (80) ofrece una visualización precisa de la microvasculatura retiniana mediante rastreo retiniano en tiempo real con una cámara IR de 30 fps que corrige los movimientos oculares durante la adquisición. Al reducir el desenfoque por movimiento y suprimir los artefactos de bandeado, preserva la continuidad vascular y los bordes nítidos de los capilares, produciendo imágenes de OCTA estables y fieles incluso con ligeros movimientos de fijación o parpadeos — lo que permite una captura de datos más clara con menos repeticiones.

Imagen: 30 frames / sec

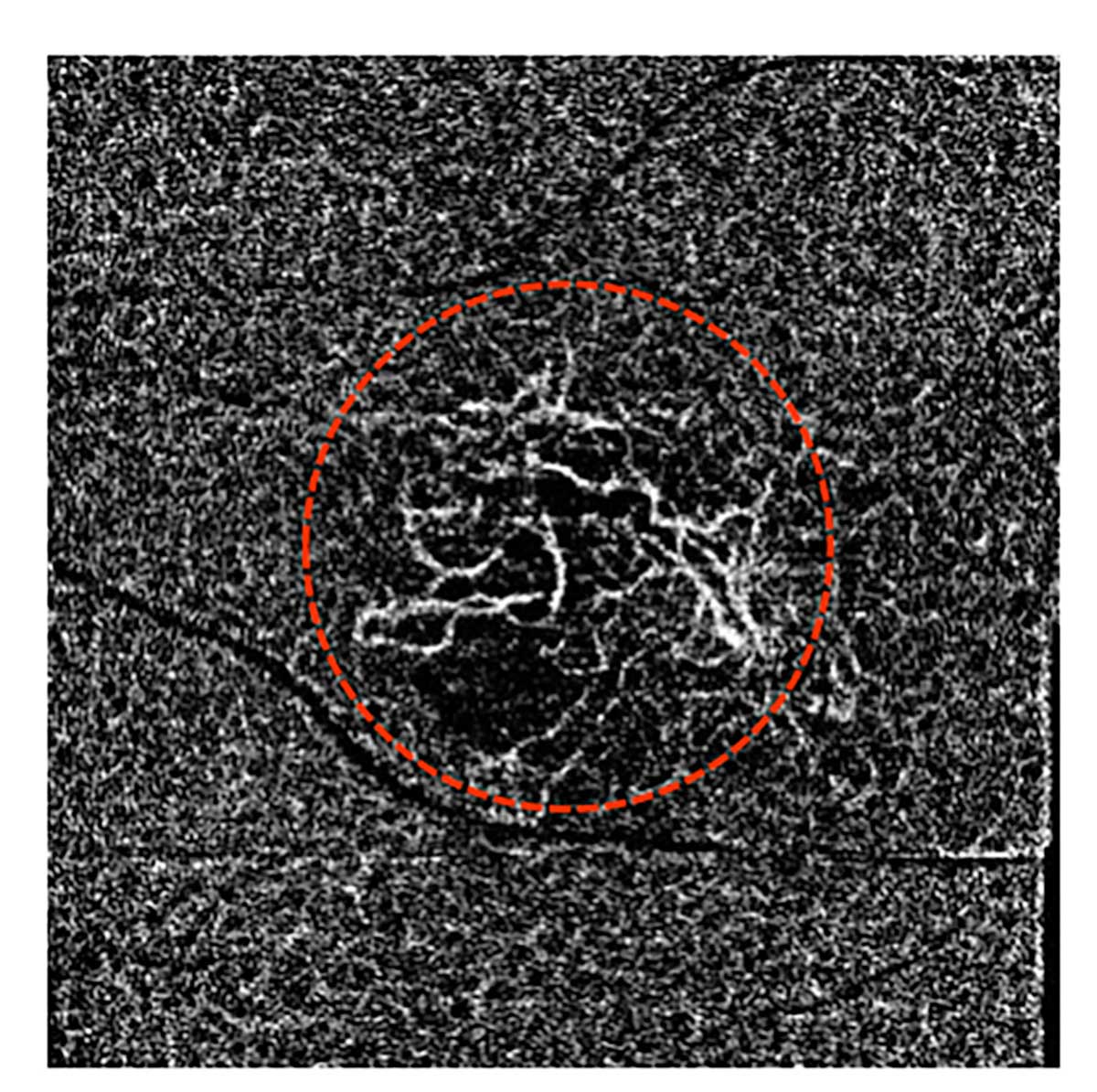

Mayor Contraste de Señal en NVC

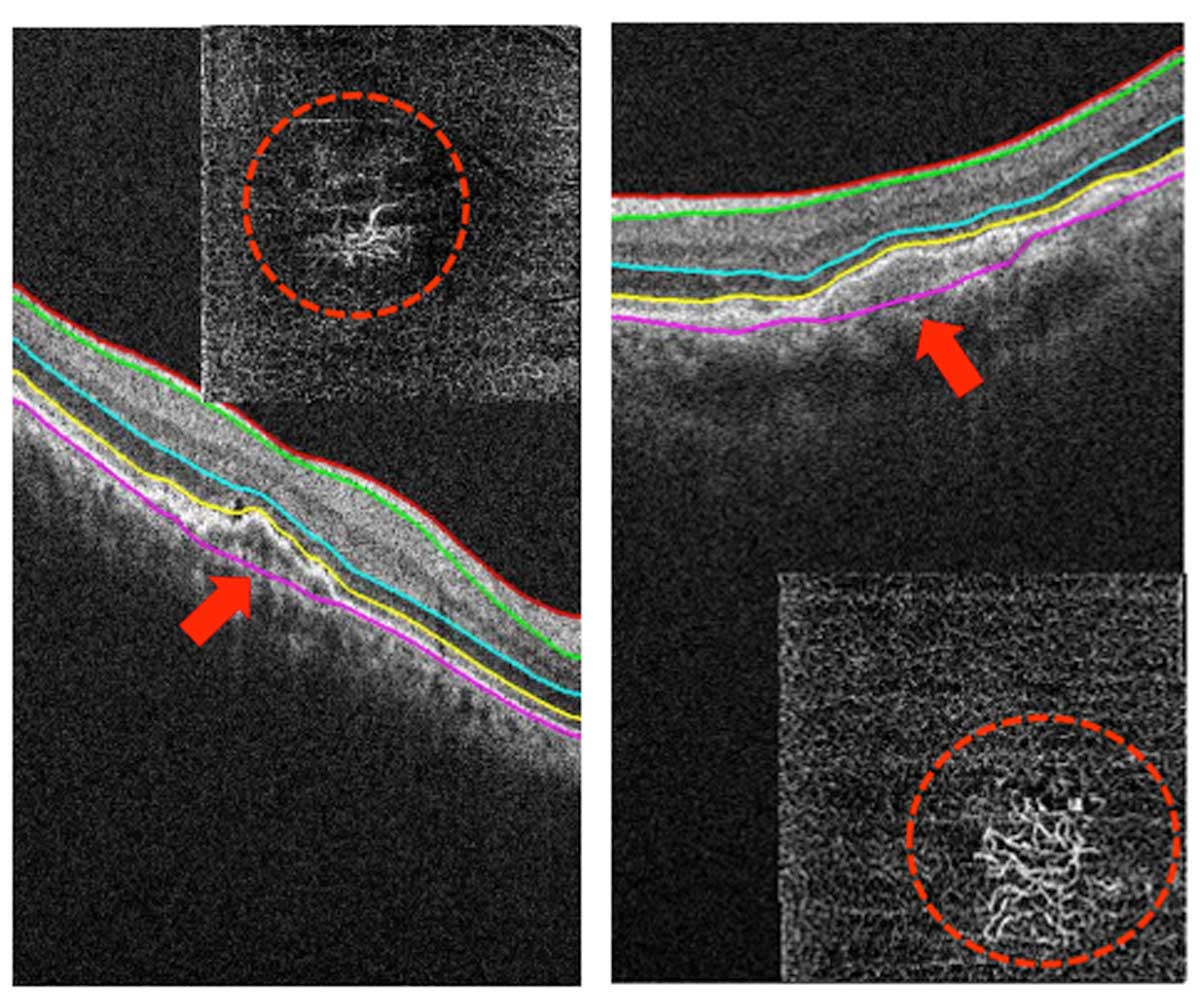

El HOCT-1 (80) mejora la visibilidad de la neovascularización coroidal (NVC) en la retina externa al optimizar el procesamiento de señal dentro de la losa de OCTA seleccionada, suprimiendo los reflejos especulares foveales y reduciendo el ruido. El resultado es un mayor contraste entre los vasos y el fondo, con preservación de la continuidad microvascular, una representación más limpia de los capilares finos y una delimitación más confiable de las redes de NVC, lo que mejora la detección, la evaluación de bordes y la comparación en el seguimiento.

Eliminación de Artefactos por Movimiento
El HOCT-1 (80) minimiza los artefactos relacionados con el movimiento en la OCTA al corregir los micro movimientos oculares durante la adquisición y aplicar un algoritmo dedicado de reducción de “ruido en franjas” que suprime el bandeado horizontal. El resultado son losas más limpias con continuidad vascular preservada, bordes capilares más nítidos y menor ruido de fondo, lo que ofrece imágenes más legibles y reduce la necesidad de repetir los escaneos.

Eliminación de Artefactos de Proyección (PAR)
El HOCT-1 (80) utiliza PAR para suprimir las proyecciones en forma de sombra del plexo vascular superficial que contaminan los cortes más profundos de OCTA. Al eliminar estos artefactos de proyección, el sistema preserva las señales de flujo verdaderas en la retina externa, mejora el contraste vasculo-fúndico y mantiene la continuidad microvascular. El resultado es una visualización más limpia y precisa de estructuras como la NVC, con bordes más nítidos y menos falsos positivos, lo que conduce a una interpretación más exacta y una cuantificación de seguimiento más confiable.

Segmentación Mejorada de Capas Retinianas (RPEDC)
El HOCT-1 (80) ofrece una segmentación de capas más precisa, con mejoras especiales en el complejo EPR/membrana de Bruch. Su algoritmo refinado rastrea de manera confiable el límite del RPEDC incluso en morfologías irregulares, reduciendo las correcciones manuales y aumentando la reproducibilidad. Al separar claramente las capas retinianas externas, permite una mejor visualización de las estructuras sub-EPR, una mayor detección y delimitación de drusas/DEP, y mapas de grosor y en face más confiables. El resultado es una selección consistente de capas y una mayor confianza diagnóstica en la evaluación de cambios sutiles en el RPEDC a lo largo del tiempo.

La Topografía OCT captura simultáneamente las superficies anterior y posterior de la córnea, generando un análisis 3D detallado con 16 tipos de mapas corneanos para una evaluación precisa del espesor, curvatura y elevación.

Mapas y Datos Numéricos en una Sola Pantalla

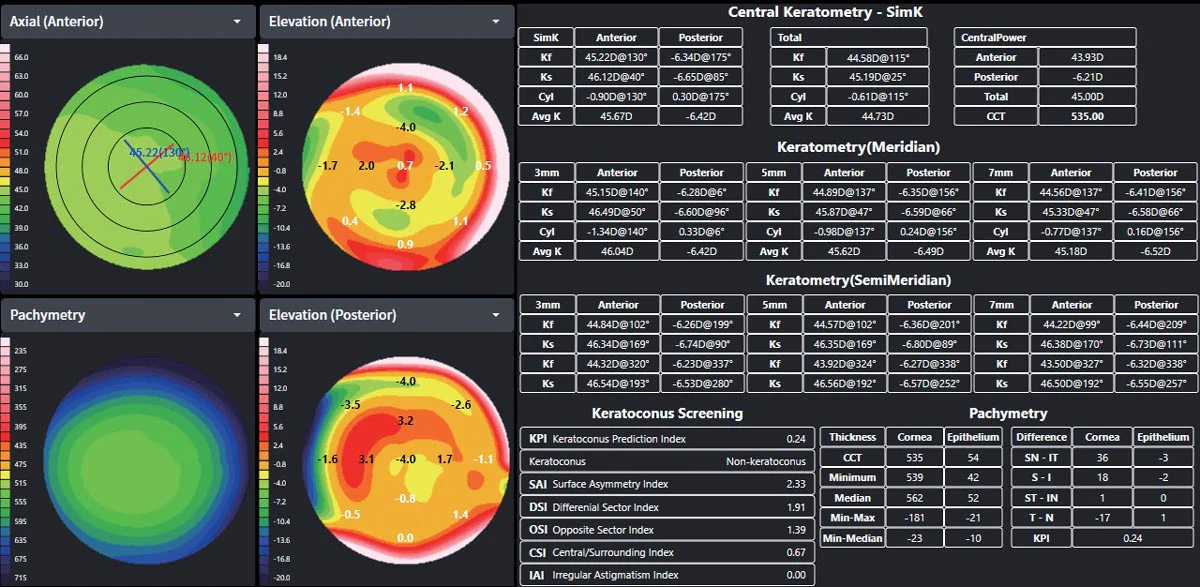

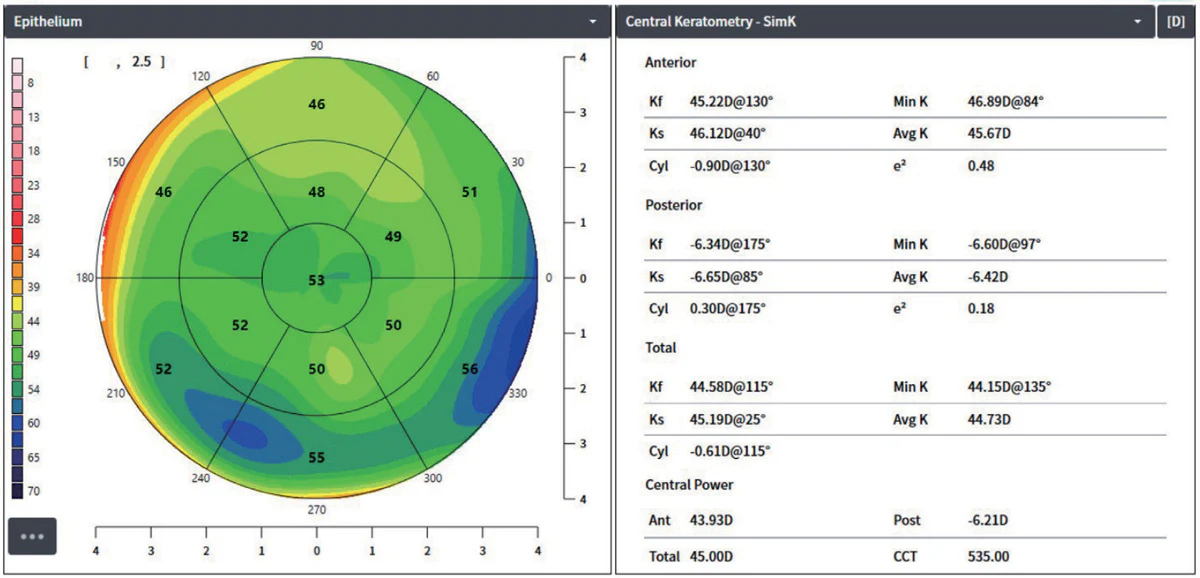

En una única pantalla, el usuario puede visualizar cuatro mapas — Axial, Elevación Anterior, Elevación Posterior y Paquimetría — mientras analiza parámetros importantes como SimK, Meridian, Índice de Queratocono y espesor epitelial. Además, es posible alternar entre los mapas o ajustar el diseño de visualización según sea necesario, permitiendo un uso flexible adaptado a diferentes escenarios diagnósticos.

Flujo de trabajo clínico simplificado
Las pantallas de análisis pueden imprimirse o enviarse a un servidor PACS en formato DICOM, lo que facilita el almacenamiento y el intercambio de resultados. Al imprimir, el fondo puede cambiarse a blanco para mejorar la legibilidad del informe. La integración con el HCE y el PACS hospitalario simplifica aún más el flujo de trabajo clínico.

Complementando la Topografía, la Biometría Óptica visualiza toda la longitud axial — desde la córnea hasta la mácula — en imágenes 2D de alta resolución, ofreciendo mucho más detalle que el ultrasonido convencional. Juntas, estas tecnologías proporcionan los datos detallados necesarios para una selección personalizada de lentes intraoculares (LIO) y una planificación quirúrgica segura.

Mediciones Rápidas, Precisas y Altamente Confiables

Con el Burst Mode, el sistema realiza mediciones consecutivas rápidas — tres veces para la longitud axial y cinco veces para el espesor corneal central (CCT), profundidad de la cámara anterior (ACD) y espesor del cristalino (LT) — garantizando alta consistencia y precisión. Los exámenes de baja calidad causados por parpadeos o pequeños movimientos son filtrados automáticamente, asegurando cálculos confiables de LIO.

Descripción general completa: desde mediciones precisas hasta recomendaciones de LIO.

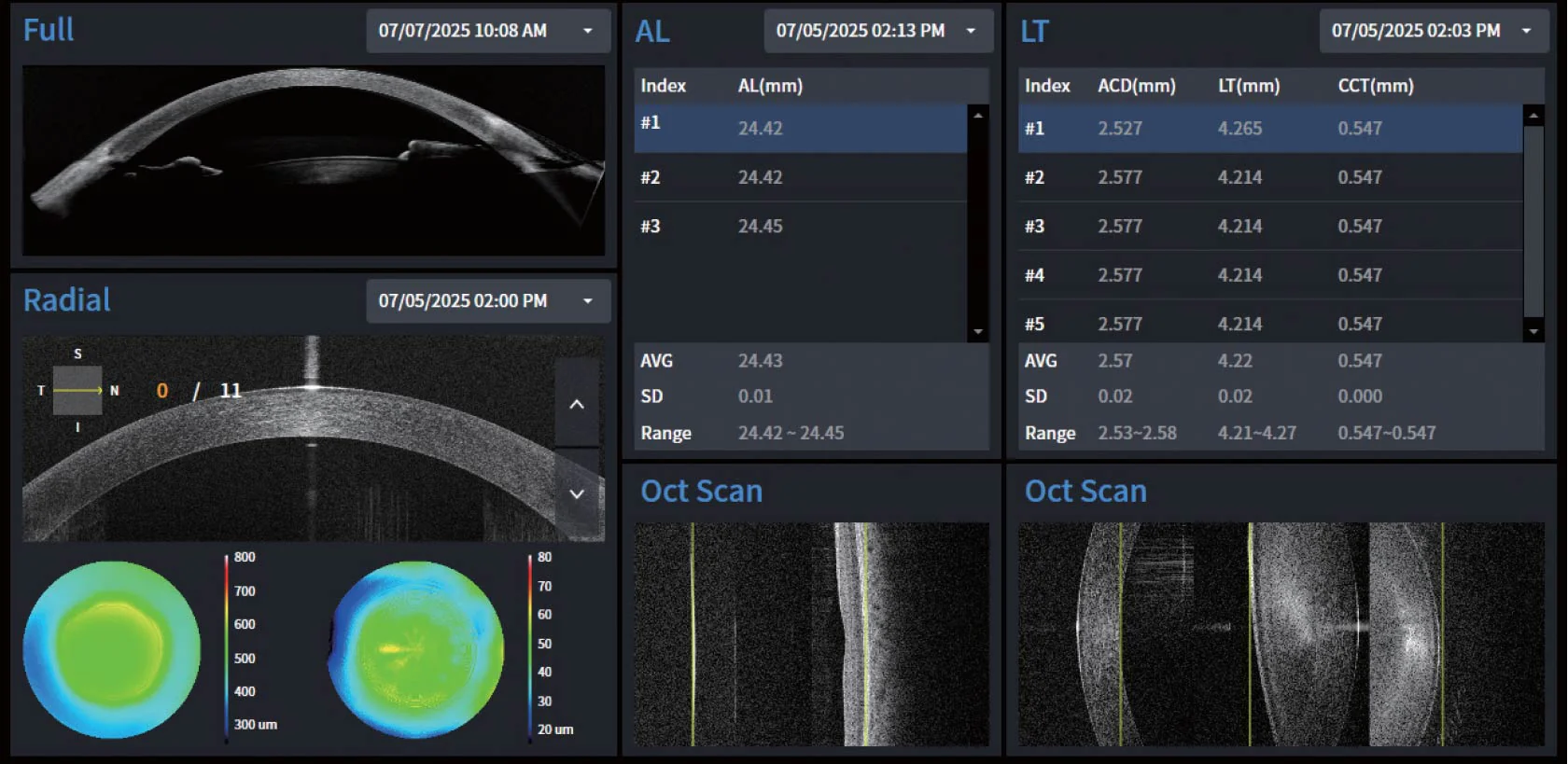

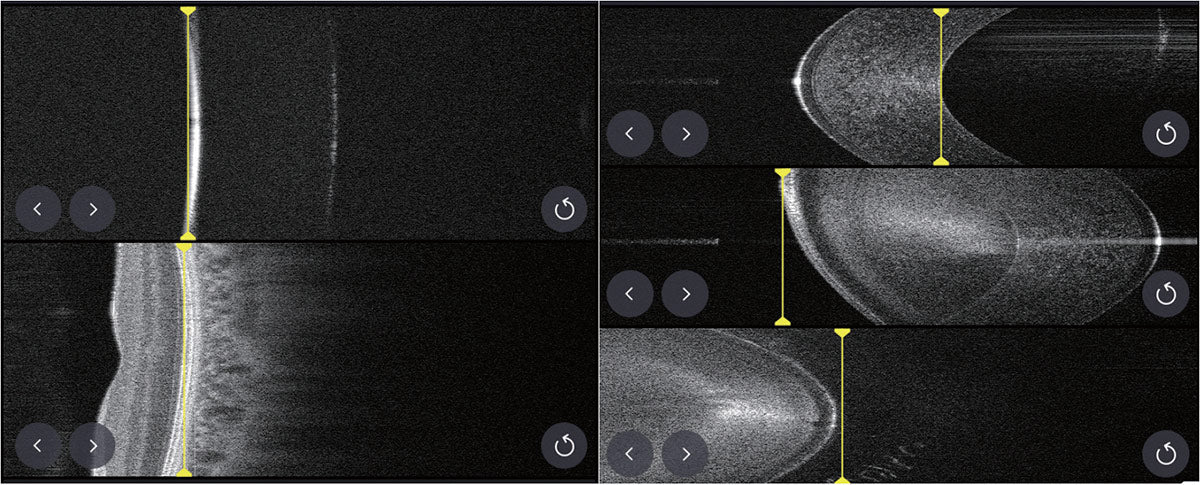

La pantalla de análisis biométrico ofrece una vista tridimensional integral de las estructuras oculares con perspectivas de LA , EL , Radial y Segmento Anterior Completo .Los parámetros de medición, como la longitud axial (LA) y el espesor del cristalino (EL), pueden revisarse de forma selectiva, con la opción de ajustar manualmente los límites de cada capa para una máxima precisión, incluso en anatomías complejas. Al integrar los valores de LA, PCC, PCA, EC y K basados en topografía corneal, el sistema genera automáticamente recomendaciones ideales de LIO adaptadas a cada paciente, favoreciendo una planificación quirúrgica precisa y eficiente.

Topografía OCT captura simultáneamente las superficies corneales anterior y posterior, produciendo un análisis 3D detallado con 16 tipos de mapas para evaluar con precisión el grosor, la curvatura y la elevación. De manera complementaria, la Biometría Óptica visualiza la longitud axial completa, desde la córnea hasta la mácula, en 2D de alta resolución, ofreciendo mayor detalle que el ultrasonido convencional. En conjunto, proporcionan los datos granulares necesarios para una selección precisa de LIO y una planificación quirúrgica segura.

Visualización Completa del Segmento Anterior

Una sola exploración captura todo el segmento anterior — desde la córnea hasta el cristalino — con una visualización clara del iris y de la cámara anterior. Parámetros como WTW (white-to-white) y ACT (espesor de la cámara anterior) se miden automáticamente, permitiendo comparaciones objetivas y evaluaciones precisas.

Clinical Insight

Útil para la detección temprana de alteraciones del ángulo de la cámara anterior y para el seguimiento pre y postoperatorio en procedimientos refractivos e implantes de LIO.

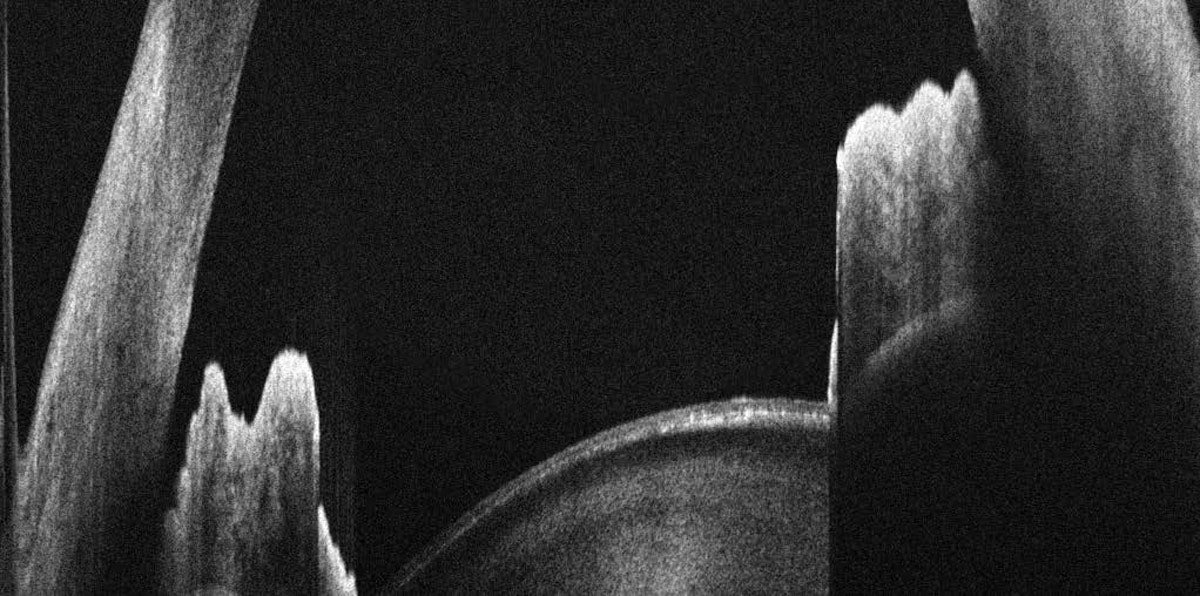

Visualización del Músculo Ciliar y el Cristalino
Con la función de Escaneo de Línea Única Amplia, la estructura anterior del músculo ciliar y el cristalino se visualiza claramente en un solo escaneo. Esto permite una evaluación rápida de los cambios en la función del músculo ciliar, así como la posición y forma del cristalino, lo que lo hace ideal para comparaciones pre y postoperatorias. También admite análisis funcionales detallados del segmento anterior en diversas aplicaciones clínicas, incluyendo la corrección de presbicia y la implantación de LIO.

Perspectiva Clínica: Evaluación rápida de la función del músculo ciliar y los cambios en la posición del cristalino para comparación pre y postoperatoria.

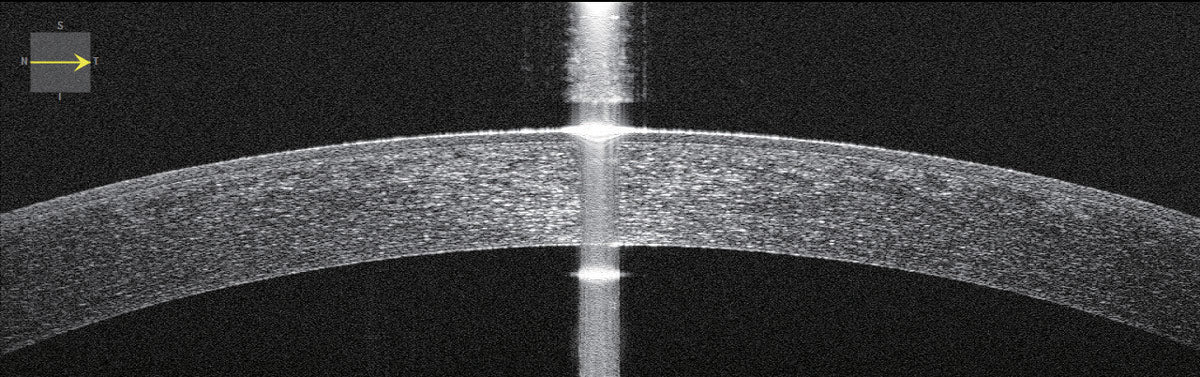

Análisis Corneal
Con el Módulo de Segmento Anterior, se capturan imágenes seccionales de alta resolución de la córnea para medir con precisión el grosor, la curvatura y las estructuras anteriores y posteriores. Estas mediciones pueden visualizarse y analizarse en formatos 2D y 3D, proporcionando datos integrales para evaluaciones clínicas precisas.

Análisis Radial

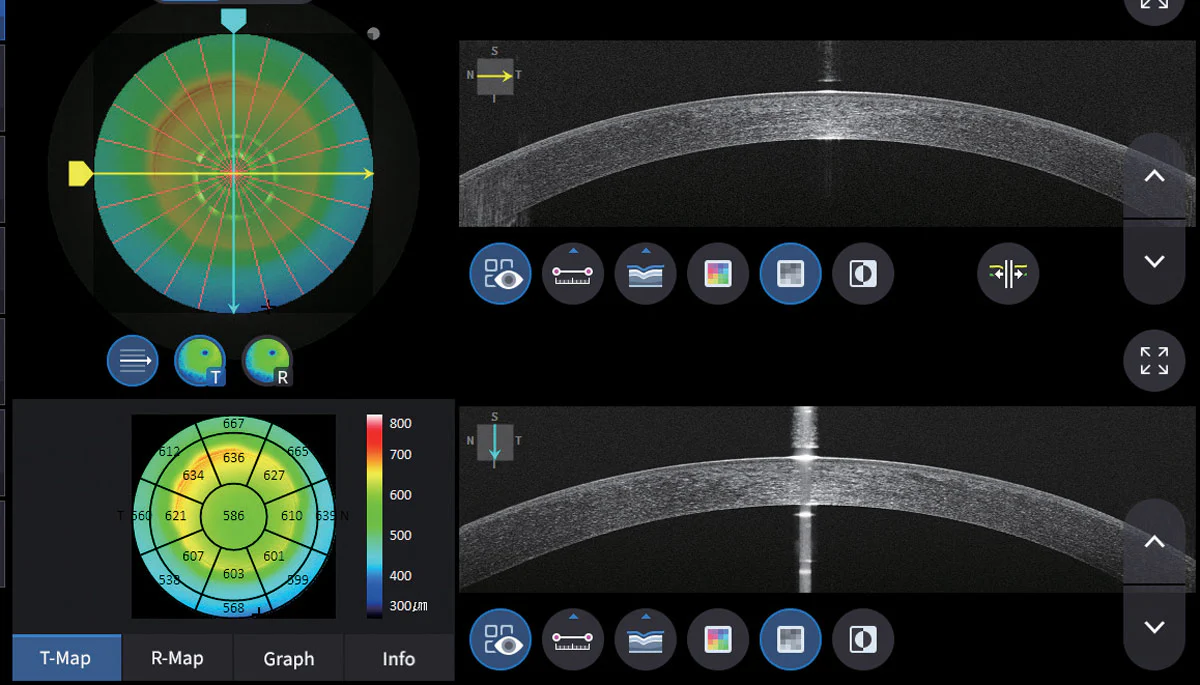

Mediante el Mapa de Grosor Corneal, la distribución general del grosor y la ubicación del punto más delgado pueden identificarse con precisión. Esta visualización detallada de la topografía corneal ayuda en la detección temprana y evaluación de anomalías como el queratocono.

Análisis del Ángulo de la Cámara Anterior

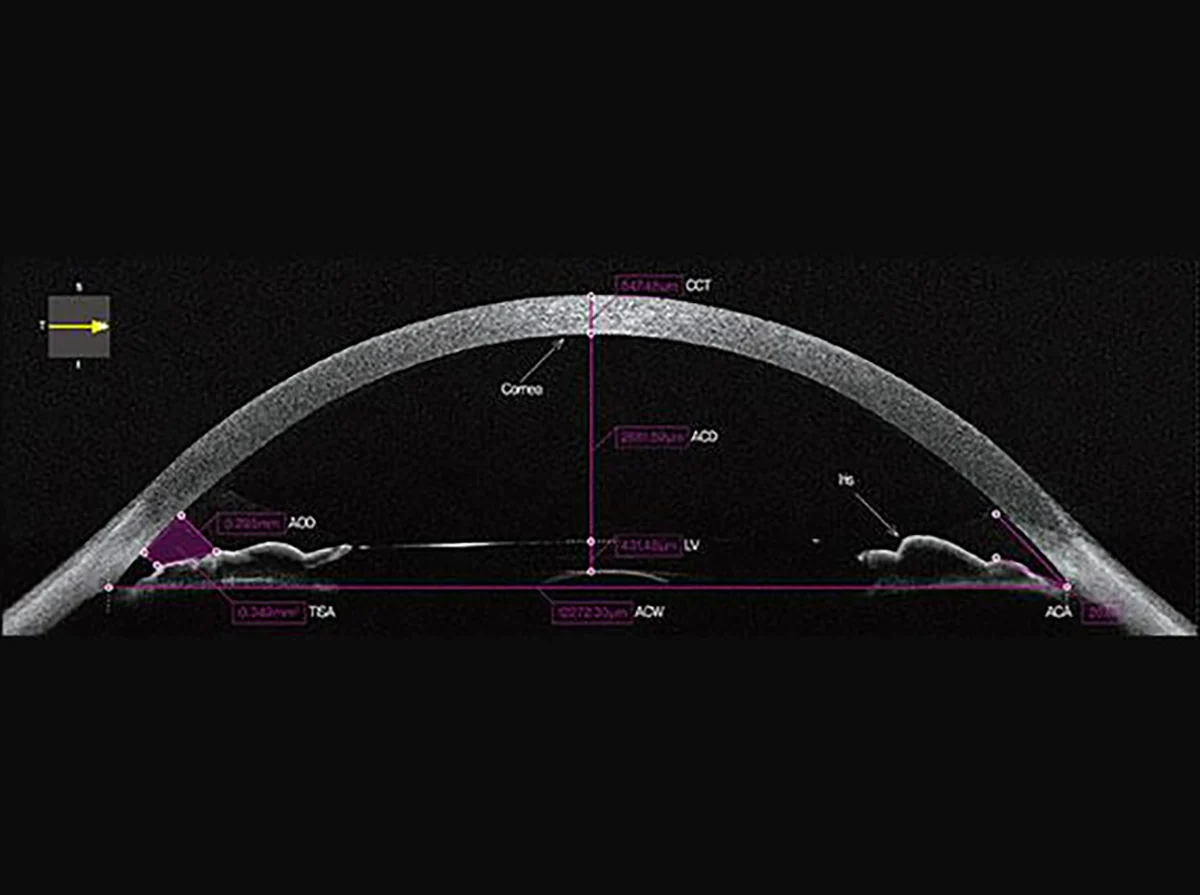

Mediante imágenes seccionales del segmento anterior, el sistema mide con precisión el ángulo de la cámara anterior (ACA) entre la córnea y el iris. Esto permite una evaluación exacta de si el ángulo está abierto o cerrado, respaldando el diagnóstico confiable y el seguimiento de condiciones relacionadas con el ángulo.

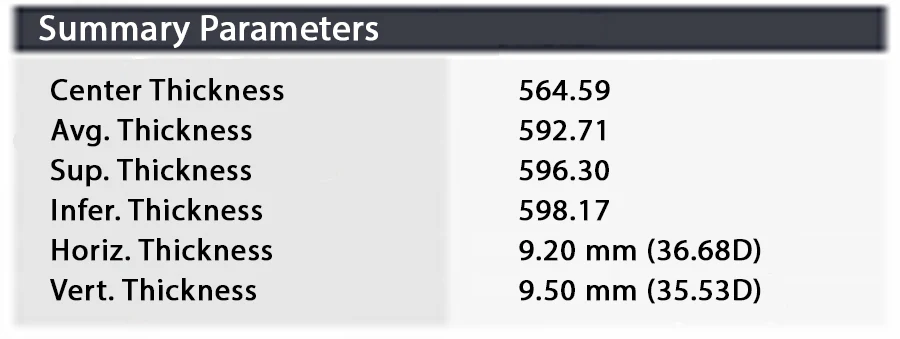

Mapas Más Confiables – Parámetros con Mayor Precisión
El HOCT-1 (80) genera mapas más consistentes y confiables, mejorando la exactitud de los parámetros corneales clave, incluyendo el grosor central , el grosor medio , y las mediciones de curvatura . Estos valores precisos son fundamentales para el diagnóstico avanzado y la atención personalizada del paciente.
