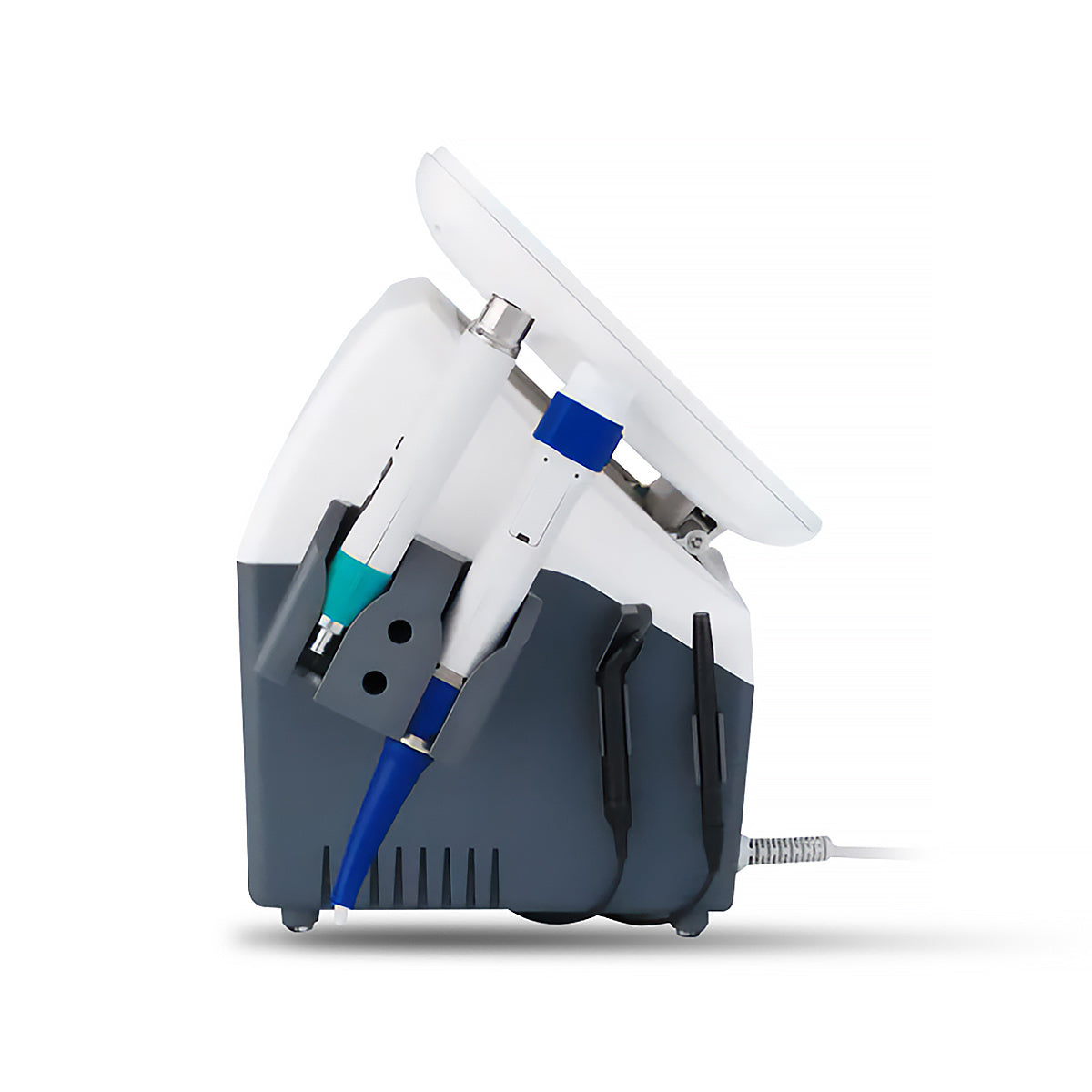

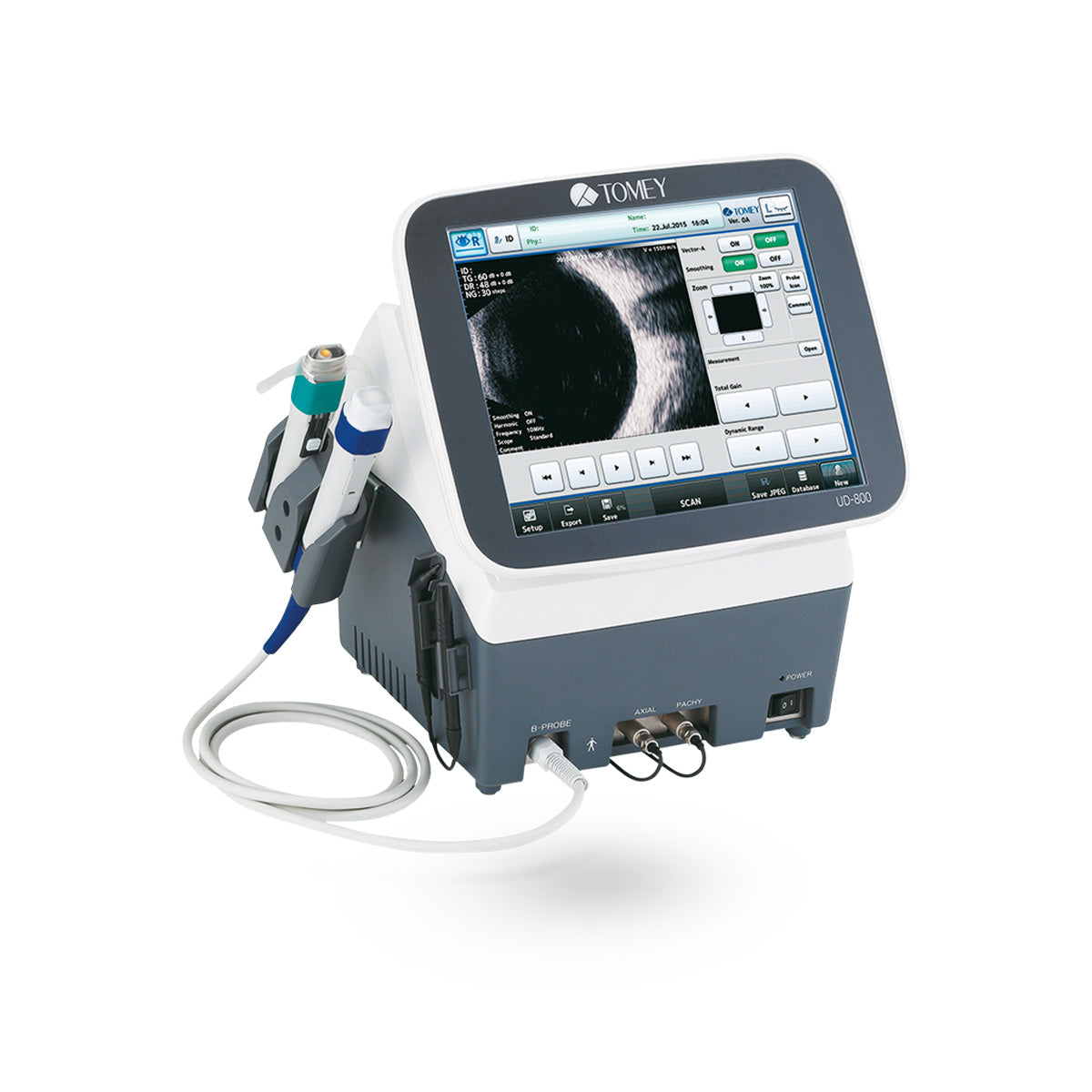

UD-800
El Tomey UD-800 es una plataforma de ultrasonido todo en uno que integra de forma fluida B-Scan, Biometría, Paquimetría y A-Scan en un solo sistema compacto, diseñado para cubrir todo el espectro de necesidades de imagenología oftálmica.
Diseñado para ofrecer precisión y versatilidad, el UD-800 cuenta con una sonda B-Scan avanzada de anillo dual concéntrico de 10 MHz y una sonda de biometría A-Scan de alto rendimiento, lo que garantiza una claridad de imagen excepcional y una gran precisión en las mediciones. Su interfaz de pantalla táctil de alta resolución y software intuitivo facilitan la navegación en cada paso del diagnóstico, optimizando el flujo de trabajo clínico.
Ya sea para capturar datos biométricos, medir el grosor corneal o realizar imágenes detalladas del segmento posterior, el UD-800 ofrece fiabilidad y rapidez. Las opciones flexibles de gestión de datos permiten a los profesionales almacenar resultados en la memoria interna, exportarlos mediante USB o red LAN, o imprimir directamente con la impresora integrada o una externa (opcional).
Diseñado para las consultas modernas, el UD-800 combina tecnología avanzada con una operación fácil de usar, convirtiéndose en la solución ideal para clínicas que requieren un diagnóstico ecográfico integral en un solo dispositivo eficiente.
Plataforma de Ultrasonido Todo en Uno para Diagnósticos Integrales
El Tomey UD-800 integra un escáner B, biómetro, paquímetro y A-scan en una sola unidad de alto rendimiento, diseñada para satisfacer una amplia gama de necesidades diagnósticas oftálmicas.
El Tomey UD-800 integra un escáner B, biómetro, paquímetro y A-scan en una sola unidad de alto rendimiento, diseñada para satisfacer una amplia gama de necesidades diagnósticas oftálmicas.
Equipado con sondas de arreglo anular de última generación, una pantalla táctil de alta resolución y comunicación de datos fluida vía USB o LAN, el UD-800 ofrece manejo intuitivo, velocidad y eficiencia. Con su exclusiva sonda B-scan de 10 MHz con doble anillo y sonda A-scan de biometría de alta precisión incluida, este dispositivo sirve como una potente base para un rendimiento diagnóstico avanzado.
La interfaz de software inteligente guía al usuario a través de todos los procedimientos de medición de forma fluida. Los resultados pueden imprimirse mediante la impresora incorporada o una externa, guardarse internamente o exportarse a una PC. Totalmente compatible con DICOM, el UD-800 se integra fácilmente en redes hospitalarias o permite una exportación de datos sencilla, ofreciendo flexibilidad total para entornos clínicos modernos.
Selección Integral de Sondas para Diagnósticos Versátiles
El Tomey UD-800 viene de serie con una sonda B-scan de alta resolución de 10 MHz, que garantiza imágenes precisas y detalladas. Además, los usuarios pueden elegir entre cuatro sondas opcionales diseñadas para necesidades diagnósticas específicas, permitiendo una personalización completa del sistema para adaptarse a una amplia gama de aplicaciones clínicas. Esta configuración de sondas flexible asegura que el UD-800 se adapte sin problemas a los requisitos únicos de cada práctica.
Sonda B-Scan de 10 MHz con Arreglo de Doble Anillo
La sonda B-scan de 10 MHz con doble anillo del Tomey UD-800 ofrece imágenes de alta resolución con penetración tisular optimizada de campo amplio—ideal para evaluaciones del segmento posterior. Con una velocidad de fotogramas de 20 fps, 131 líneas acústicas y 256 niveles de escala de grises, proporciona visualización fluida y detallada.
La sonda B-scan de 10 MHz con doble anillo del Tomey UD-800 ofrece imágenes de alta resolución con penetración tisular optimizada de campo amplio—ideal para evaluaciones del segmento posterior. Con una velocidad de fotogramas de 20 fps, 131 líneas acústicas y 256 niveles de escala de grises, proporciona visualización fluida y detallada.
Su amplio rango de imagen (hasta 48.0 mm / 52°) y precisión de medición (±0.5 mm) garantizan diagnósticos confiables. La sonda permite pasos de medición finos (tan pequeños como 0.055 mm) y ofrece una resolución lateral y axial de 0.6 mm.
Diseñada para seguridad y comodidad, incluye un marcador direccional y admite desinfección por inmersión o limpieza hasta 10 mm desde la punta. Esta sonda es una herramienta clave para evaluaciones oculares precisas y eficientes.
Casos Clínicos (sonda B-Scan de 10 MHz con arreglo de doble anillo)
Modo Diagnóstico A-Scan Opcional
El UD-800 ofrece una sonda diagnóstica A opcional para diagnóstico en modo A, que permite detectar características anómalas del tejido mediante el análisis de la forma de onda. Esta función permite a los profesionales evaluar y diferenciar las estructuras oculares observando los picos de amplitud que indican cambios patológicos. Es una herramienta valiosa para evaluaciones detalladas más allá de la biometría estándar, especialmente en casos diagnósticos complejos.
Módulo de Biometría con Cálculo Avanzado de Lentes Intraoculares (Opcional)
El módulo de biometría del UD-800 es una herramienta precisa y eficiente diseñada para mediciones oculares exactas. Funciona transmitiendo ondas ultrasónicas al ojo mediante una sonda de estado sólido de 10 MHz con LED rojo de fijación incorporado, capturando los ecos reflejados en diversas interfaces tisulares. El tiempo que tarda el ultrasonido en viajar desde la superficie corneal hasta el tejido objetivo se mide y, utilizando valores preestablecidos de velocidad acústica, el instrumento calcula la longitud de las estructuras oculares con un rango de medición de hasta 45.00 mm, resolución de 0.01 mm y una precisión de ±0.1 mm.
El módulo de biometría del UD-800 es una herramienta precisa y eficiente diseñada para mediciones oculares exactas. Funciona transmitiendo ondas ultrasónicas al ojo mediante una sonda de estado sólido de 10 MHz con LED rojo de fijación incorporado, capturando los ecos reflejados en diversas interfaces tisulares. El tiempo que tarda el ultrasonido en viajar desde la superficie corneal hasta el tejido objetivo se mide y, utilizando valores preestablecidos de velocidad acústica, el instrumento calcula la longitud de las estructuras oculares con un rango de medición de hasta 45.00 mm, resolución de 0.01 mm y una precisión de ±0.1 mm.
El sistema incluye una potente función de cálculo de potencia de LIO que admite múltiples fórmulas, incluyendo Haigis (estándar y optimizada), Hoffer® Q, Holladay 1, SRK II, SRK/T, SRK SHOWA, Shammas-PL y SRK/T Double K. Estas opciones garantizan resultados óptimos tanto en cirugías de cataratas estándar como post-refractiva. Con este conjunto de funciones completo, la biometría del UD-800 proporciona todos los datos esenciales para respaldar una selección segura de la potencia de la lente intraocular.
Biometría
Cálculo de LIO
Paquimetría con Función Central y Mapa
Modo Paquimetría – Precisión en la Medición del Grosor Corneal (Opcional)
El Tomey UD-800 cuenta con un modo de paquimetría de alta precisión utilizando una sonda de estado sólido de 20 MHz con una punta de 1.5 mm a 45°, diseñada para mediciones precisas del grosor corneal. Ofrece un rango de medición de 150–1,500 μm, resolución de 1 μm y una precisión de ±5 μm, ideal para la planificación de cirugía refractiva y evaluación de glaucoma. El sistema admite ajustes de velocidad personalizables y un análisis avanzado de sesgo, asegurando resultados fiables en diversas condiciones clínicas.
Modo Paquimetría – Precisión en la Medición del Grosor Corneal (Opcional)
La sonda UBM opcional de 40 MHz para el Tomey UD-800 ofrece imágenes de alta resolución del segmento anterior sin necesidad de baño de agua, gracias a su tapa impermeable desechable con membrana. Esta innovación permite exámenes rápidos y cómodos, incluso con el paciente en posición vertical. Permite una visualización detallada del iris posterior, cuerpo ciliar y estructuras de la ampolla, siendo especialmente valiosa en el diagnóstico de glaucoma de ángulo estrecho o cerrado.
Base de Datos y Exportación de Datos
El UD-800 cuenta con un software intuitivo que gestiona de forma eficiente todos los resultados de las mediciones. Los informes pueden imprimirse mediante la impresora integrada o una externa, y los datos pueden guardarse directamente en la base de datos interna o en una memoria USB—con capacidad para almacenar hasta 52,000 registros oculares en una unidad de 32GB. Además, la compatibilidad con DICOM garantiza una integración fluida con redes hospitalarias, mientras que las opciones de exportación en formato CSV y JPEG ofrecen flexibilidad para compartir y analizar datos.
Función de Video
El UD-800 está equipado con un modo de video que permite la grabación y reproducción en tiempo real directamente en el dispositivo. Esta función no solo agiliza el proceso diagnóstico—reduciendo el tiempo de examen—sino que también mejora la comunicación con los pacientes, apoyando el consentimiento informado. Cada examen ocular puede almacenar hasta 200 imágenes cuando se utiliza la sonda B-scan de 10 MHz. Los controles de reproducción permiten una revisión fluida del video, incluyendo avance o retroceso fotograma a fotograma. Mientras se reproduce un video, se muestra un botón de “Detener” para ofrecer control inmediato, asegurando una observación y documentación precisas.
Haga clic aquí para ver el folleto
Haga clic aquí para ver el manual
| 10 MHZ MODO B (VISUALIZACIÓN DE IMAGEN) | |
| Velocidad de Fotogramas | Modo básico: 20 fotogramas/seg |
| Rango de Visualización de Imagen |
Estándar: 35.2 mm/52° (a velocidad de ultrasonido = 1550 m/seg) Ampliado: 48.0 mm/52° (a velocidad de ultrasonido = 1550 m/seg) |
| Resolución de Visualización |
Precisión lateral: 0.6 mm Precisión axial: 0.6 mm |
| 10 MHZ MODO B | |
| Tipo de Transductor | Anillo de 2 elementos |
| Tipo de Escaneo | Escaneo sectorial |
| Líneas Acústicas | 131 líneas (paso de 0.4°) |
| MEDICIÓN DE LONGITUD AXIAL (BIOMETRÍA) | |
| Longitud Axial | 15.00 mm a 45.00 mm |
| ACD | 1.80 mm a 7.00 mm |
| Grosor del Cristalino | 2.00 mm a 6.00 mm |
| Precisión de Medición | ±0.1 mm |
| Resolución de Medición | 0.01 mm |
| CÁLCULO DE POTENCIA DE LIO | |
| Cálculo de Potencia de LIO | Haigis estándar, Haigis optimizado, Hoffer® Q, Holladay 1, SRK II, SRK/T, SRK SHOWA, Shammas-PL, SRK/T Double K |
| SONDA DE BIOMETRÍA | |
| Tipo | Estado sólido |
| Luz de Fijación | Integrada en la sonda, LED rojo |
| Frecuencia del Transductor | 10 MHz |
| Diámetro de la Punta | 5.3 mm φ |
| Dimensiones/Peso | 8 mm φ × 100 mm / 30 g |
| MEDICIÓN DEL GROSOR CORNEAL (PAQUIMETRÍA) | |
| Rango de Medición | 150 μm a 1,500 μm |
| Precisión de Medición | ±5 μm |
| Resolución de Medición | 1 μm |
| SONDA DE PAQUIMETRÍA | |
| Tipo | Estado sólido |
| Frecuencia del Transductor | 20 MHz |
| Diámetro de la Punta | 1.5 mm con un ángulo de 45° |
| Dimensiones/Peso | 8.8 mm φ × 90 mm / 40 g |
| DIAGNÓSTICO A-SCAN | |
| Rango de Medición | 60 mm |
| SONDA DE DIAGNÓSTICO A-SCAN | |
| Tipo | Estado sólido |
| Frecuencia del Transductor | 10 MHz |
| Diámetro de la Punta | 6.0 mm φ |
| Dimensiones/Peso | 8 mm φ × 100 mm / 30 g |
| DIMENSIONES Y REQUISITOS ELÉCTRICOS | |
| Dimensiones (Ancho x Prof. x Alt.) | 310 mm x 214 mm x 326 mm |
| Peso | 6 kg |
| Voltaje | 100 VCA a 240 VCA |
| Frecuencia | 50/60 Hz |
| Consumo Eléctrico | 120 VA |
| Pantalla | Pantalla táctil TFT LCD de 10.4'' a color |
